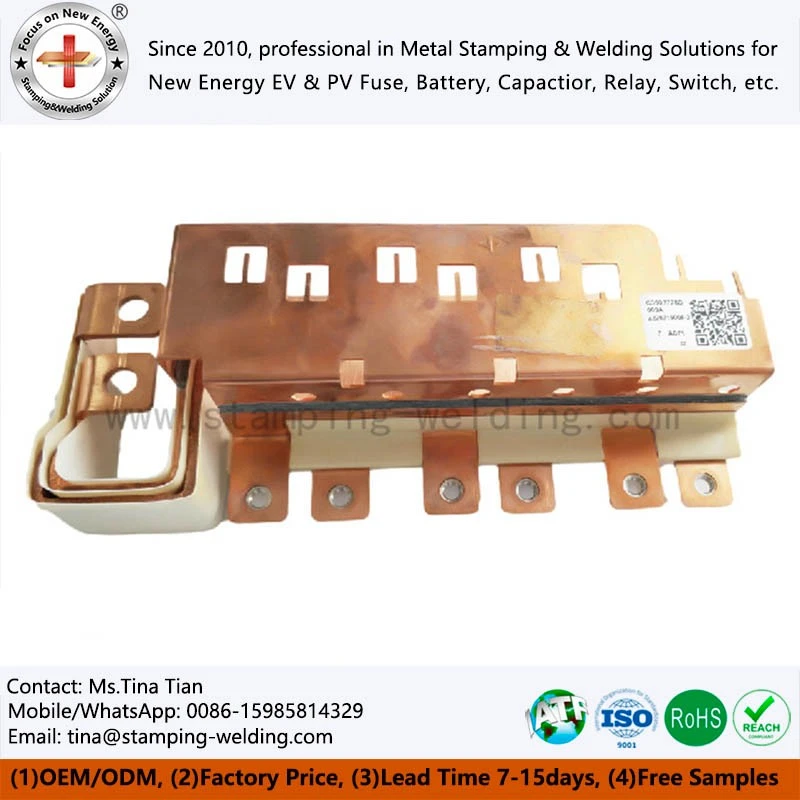

EV 커패시터용 구리 버스바
당사의 EV 커패시터용 구리 버스바는 완벽한 장착을 위한 정밀 레이저 -절단 모서리와 내식성을 위한 다층 도금-을 특징으로 합니다. 제조업체로서 당사는 짧은 리드 타임(7~10일), ROHS 준수 및 다양한 커패시터 구성에 맞는 맞춤형 굽힘/성형 서비스를 제공합니다.
- 빠른 배송
- 품질 보증
- 연중무휴 고객 서비스
제품 소개
EV 커패시터용 구리 버스바는 전기 자동차 전력 시스템의 커패시터 사이에 낮은 저항 연결을 제공하는 평면 전도성 스트립입니다.{0}} 고전류 애플리케이션용으로 설계된 이 제품은-자동차 환경의 진동 및 열 순환을 견디면서 에너지 손실을 최소화합니다.
작동 원리
EV 커패시터용 구리 버스바는 빠른 충전/방전 주기 동안 에너지 손실을 최소화하기 위해 낮은 전기 저항(0.0001Ω 이하)을 활용하여 고효율 전류 분배기 역할을 합니다.{0}} 최적화된 단면적은-여러 커패시터 단자에 균일한 전류 분배를 보장하며, 고순도 구리 재료(99.9%)는 EV 전력 시스템에 중요한 -40도에서 125도까지 다양한 온도에서 안정적인 전도성을 유지합니다.
제품 분류
1.높은-전류 버스바
자동차 배터리 버스 바는 800V 배터리 시스템용으로 설계된 초저저항(0.0171 Ω·mm²/m)을 갖춘{0}}무산소 구리(C10100)를 사용합니다. 인터페이스 저항을 최소화하기 위해 정밀하게-가공된 접촉면이 특징입니다.
2. 모듈형 버스바 시스템
자동차 버스바 구성은 표준화된 연결 인터페이스를 갖춘 모듈식 설계를 사용하므로 커패시터 뱅크에 빠르게 조립할 수 있습니다. 실시간 열 관리를 위한 통합 온도 모니터링 지점이 포함되어 있습니다.-
3.고-주파수 버스바
EV 버스바커패시터 애플리케이션용 솔루션은 표피 효과 최적화 설계를 통합하여 20kHz 이상의 스위칭 주파수에서 AC 저항을 최대 40%까지 줄입니다. 유전체 절연이 포함된 다층-층 구조로 제공됩니다.
제품 설명
|
원료 좋은 전기 전도성을 보장하는 버스바 생산의 기본 재료인 고품질 구리 시트로 시작하세요.- |
스탬핑 스탬핑 기계를 사용하여 구리 시트를 예비 부스바 형태로 성형하여 기본 구조를 형성합니다. |
벤딩 EV 커패시터의 설치 요구 사항에 맞게 스탬핑된 구리 부품을 특정 각도로 구부립니다. |
|
드릴링 구멍 후속 조립 및 연결을 위해 버스바에 정확한 구멍을 뚫습니다. |
버니싱 표면을 거칠게 연마하여 버(Burr)를 제거하고 매끄러움을 향상시킵니다. |
세련 부스바 표면을 매끄럽고 윤기나게 만들기 위해 정밀연마를 실시하여 내식성을 높입니다. |
|
표면 도면 표면에 장식적이고 질감 있는 라인을 만들어 내마모성에 도움을 줍니다. |
조립 관련 구성요소를 버스바에 조립하여 완전한 기능 단위를 형성합니다. |
확인 중 품질을 보장하기 위해 치수, 외관 및 성능을 엄격하게 검사하십시오. |
|
결함이 있는 제품 다음 공정으로 흘러 들어가는 것을 방지하기 위해 부적격 부스바를 식별하고 분리합니다. |
정렬 적격 제품을 사양별로 분류하여 관리가 용이합니다. |
포장 보관 및 운송을 위해 분류된 부스바를 적절하게 포장하십시오. |
일반적인 응용 분야
1. 전기 자동차 전력 시스템
EV 커패시터용 구리 버스바는 트랙션 인버터 시스템에 널리 사용되며 DC-링크 커패시터와 IGBT 모듈 사이에 낮은-임피던스 연결을 제공합니다. 높은 전류 밀도(최대 10A/mm²)는 400V/800V 아키텍처에서 효율적인 에너지 전달을 보장합니다.
2. 온보드 충전 시스템
신에너지 자동차 필름 커패시터 BusBar 솔루션은 안정적인 전기 성능을 유지하면서 20G 기계적 충격을 견딜 수 있는 진동 방지 설계를 특징으로 하는 OBC 모듈의 컴팩트한 상호 연결을 가능하게 합니다.
3. 배터리 관리 시스템
자동차 배터리 버스 바 어셈블리는 전압 강하를 최소화하면서 배터리 팩의 제한된 공간에 맞도록 맞춤형 모양을 사용하여 배터리 모듈과 보호 회로 사이에 안정적인 버스 연결을 생성합니다(<0.5mV at 200A).
