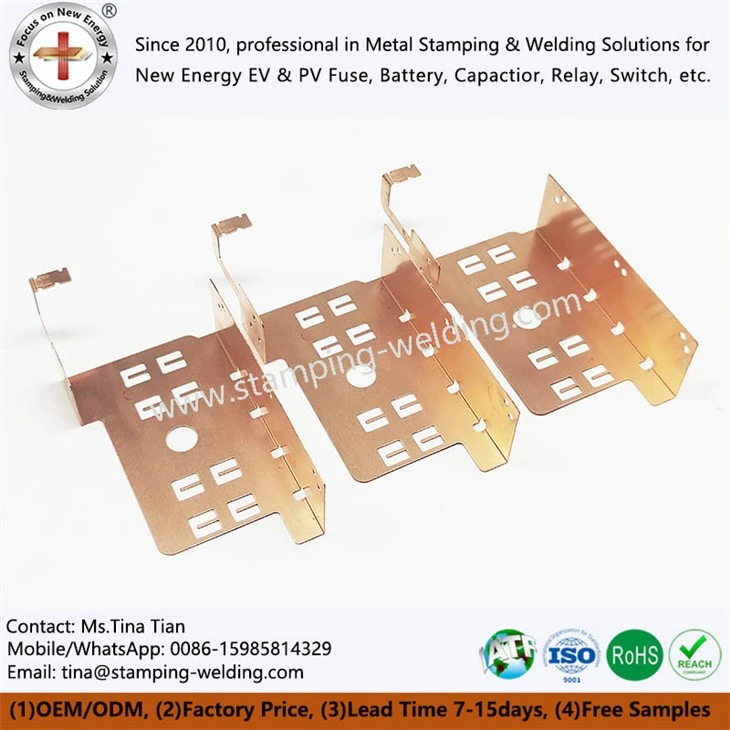

자동차용 버스바

신에너지 자동차 산업의 급속한 발전으로 인해 온보드 전기 시스템의 안전성, 신뢰성 및 효율성에 대한 요구가 높아지고 있습니다. 배터리, 모터 컨트롤러, 커패시터 및 기타 주요 구성 요소를 연결하는 동력 전달 허브로서 자동차 버스바의 성능은 전체 차량의 작동 효율성과 안전성에 직접적인 영향을 미칩니다. 당사의 차세대 자동차 버스바는 전도성이 높은 금속, 고{3}}전압 절연 및 고강도{4}}보호층을 통합한 다층 복합 구조를 활용합니다. 신에너지 차량 전기 시스템용으로 특별히 설계된 이 제품은 고객이 최적화된 동력 전달과 가장 컴팩트한 시스템 통합을 달성하도록 돕습니다.

문의 보내기

빠른 배송
품질 보증
연중무휴 고객 서비스

제품 소개

전기 자동차(EV)가 더 높은 전압과 전력으로 발전함에 따라 자동차 버스 바({0}}배터리, 필름 커패시터, 모터 컨트롤러 및 고속-충전 시스템을 연결하는 '에너지 동맥')는 전체 차량의 에너지 효율성, 안전 및 신뢰성에 매우 중요합니다. 당사는 최첨단 재료 기술과 정밀 제조 기술을 통합하여 IATF 16949 자동차-등급 표준을 충족하는 광범위한 고성능 버스바 솔루션을 제공하여 차세대 전기 자동차 플랫폼에 대한 -절충 없는 전력 전송을 보장합니다.-

다-층 복합 구조 설계

전도성 층

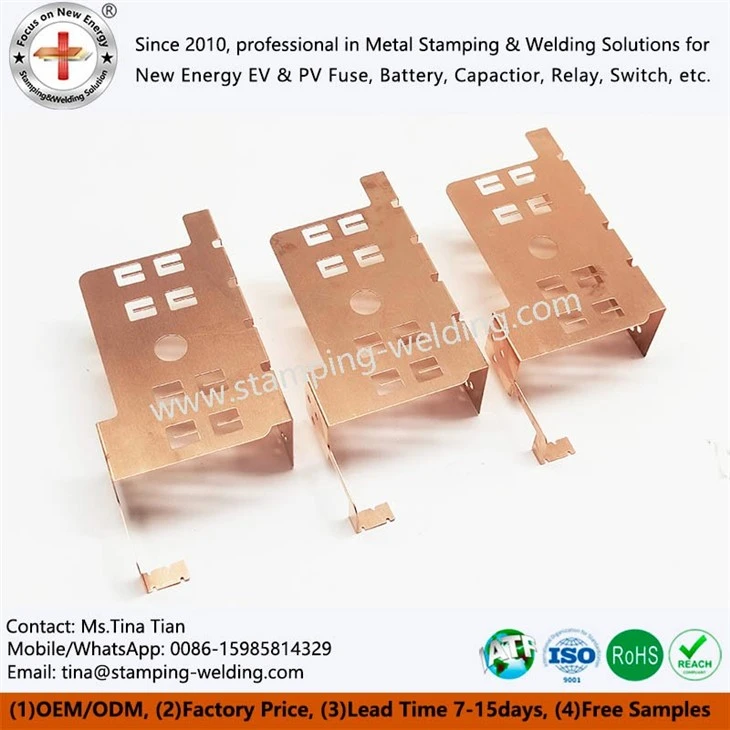

전기 시스템 및 필름 커패시터의 요구 사항에 맞게 맞춤화된 고순도 구리 또는 알루미늄 재료를 활용합니다.{0}} IGBT 버스 바에 대한 최적의 전류 분배를 달성하기 위해 평면 및 3차원을 포함한 다양한 레이아웃으로 제공됩니다.

절연층

고성능-폴리이미드(PI) 필름을 활용하여 서로 다른 전위의 도체를 효과적으로 분리하고 전기 단락을 방지하며 버스 바 커넥터의 시스템 안전을 보장합니다.

보호층

내마모성이 뛰어난 엔지니어링 플라스틱 또는 부식 방지 코팅을{0}}최외층으로 활용하여 자동차 전원 버스바에 탁월한 환경 적응성과 구조적 보호 기능을 제공합니다.

Structures and Production Technologies of Automotive Bus Bar

핵심 성과 지표

저항

20도에서 단위 길이당 저항은 재료와 단면적에 따라 0.001-0.01Ω까지 낮을 수 있습니다.- 낮은 저항은 고효율 전송을 보장하고 자동차 배터리 버스 바의 시스템 손실을 줄입니다.

내전압

정격 전압 범위는 500V-1500V로 주류 신에너지 자동차 배터리의 전압 요구 사항을 충족하고 Auto Bus Bar의 고장 고장을 효과적으로 방지합니다.

전류 운반 용량

50mm²의 구리 전도층 단면-을 갖춘 EV 배터리 버스바는 양호한 방열 조건에서 40도에서 200A~300A를 지속적으로 전달할 수 있습니다. 요청 시 더 높은 전류 전달 용량을 맞춤 설정할 수 있습니다.

치수 정확도

길이, 폭, 두께 공차를 ±0.1~±0.3mm 이내로 제어하여 버스바카용 필름 콘덴서, 모터 컨트롤러 등 부품과 정밀한 호환성을 보장합니다.

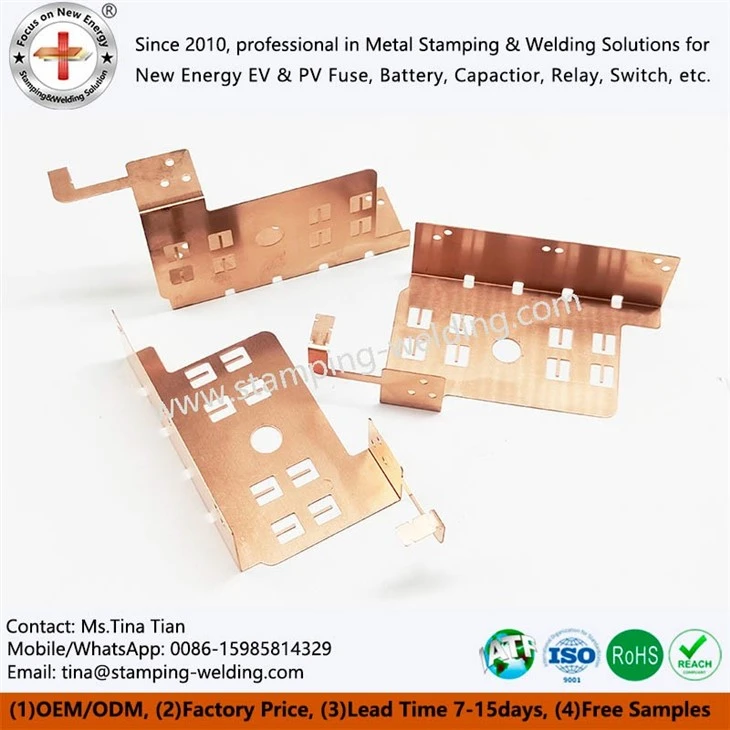

automotive power busbar

선택 및 사용 사양

올바른 선택	배터리 전압, 모터 전력, 작동 온도 등 신에너지 차량의 전기 시스템 매개변수를 기반으로 적절한 사양과 성능을 갖춘 필름 커패시터 버스바를 선택하세요. 부적절한 선택으로 인한 전기적 고장이나 성능 저하를 방지하려면 저항, 내전압, 전류 전달 용량과 같은 버스바 전기 자동차 매개변수가 실제 적용 요구 사항을 충족하는지 확인하십시오.
설치사양	설치 중에는 제품 설치 지침을 엄격히 따르십시오. 자동차 배터리 터미널 버스 바가 느슨해지거나 접촉 불량을 방지하면서 필름 커패시터 및 기타 전기 부품에 안전하고 안정적으로 연결되어 있는지 확인하십시오. 또한 불순물과 산화물이 연결부의 전도성에 영향을 미치지 않도록 연결부를 깨끗하게 유지하십시오. 설치하는 동안 부스바, 특히 절연층에 기계적 손상이 발생하지 않도록 하여 절연 성능에 영향을 미치지 않도록 하십시오.
정기점검 및 유지보수	정기적으로 점검하십시오.버스 바 자동차부식, 절연 손상 또는 느슨한 연결의 경우. 문제가 발견되면 즉시 수리하거나 교체하십시오. 또한 버스바의 저항, 내전압 및 전류 전달 용량을 정기적으로 테스트하여 차량 작동 전반에 걸쳐 버스바가 최적의 성능을 유지하는지 확인하십시오.
열 관리 조치	차량 작동 중 전기 자동차 커패시터용 구리 버스바는 전류 전달로 인해 열을 발생시킵니다. 정상적인 작동 및 서비스 수명을 보장하려면 과열로 인한 성능 저하 또는 손상을 방지하기 위해 합리적인 방열 구조 설계, 방열판 설치 또는 액체 냉각을 사용하여 버스바 작동 온도를 허용 범위 내로 제어하는 등 효과적인 열 관리 조치를 취해야 합니다.
