퓨즈 내부 및 외부 캡 : 새로운 에너지 및 태양 광 분야의 정밀 보호 구성 요소

새로운 에너지 차량 (EV) 및 태양 광 (PV) 시스템에서 퓨즈는 회로 안전의 핵심 수호자입니다. 내부 및 외부 캡 구성 요소의 재료 선택 및 공정 설계는 장비의 신뢰성과 수명에 직접적인 영향을 미칩니다. 이 기사는 EV 퓨즈의 황동 내부 캡, PV 퓨즈의 황동 내부 캡, EV 퓨즈의 구리 외부 캡 및 PV 퓨즈의 니켈 도금 외부 캡에 초점을 맞추고 기술적 특성 및 응용 시나리오를 분석합니다.

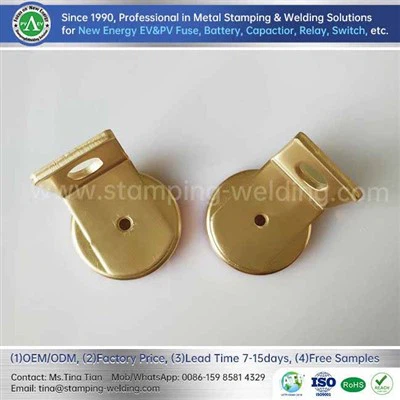

1. 황동 내부 캡
재료 장점 : 고급 놋쇠 (CUZN37 또는 유사한 합금)가 사용되며, 이는 전도도가 우수한 (전도도 ≈ 11.6 ms/m) 및 부식성을 갖고 뜨겁고 습한 환경에 적합합니다.















































































공정 설계 : 정밀 스탬핑, 표면 거칠기 RA는 0. 8μm보다 작거나 동일합니다.
응용 프로그램 시나리오 :
EV Fuse : IATF 16949 인증에 따라 800V 고전압 플랫폼, 단락 전류 영향 (100ka@1ms)에 적합합니다.
PV 퓨즈 : 항-구마 반올 노화 (QUV 테스트 5000 시간 황변 지수<3), suitable for 1500V DC system, meeting UL 248-19 standard.



2. 구리 외부 캡
Material properties: T2 pure copper (purity> 99.95%), conductivity>58ms/m, 열전도도 401 w/(m · k), 큰 전류 전송 (300a 이상).















































































Surface treatment: Chromium-free passivation process (RoHS 3.0 compliant), salt spray test>전기 화학적 부식을 방지하기 위해 720 시간.
구조 설계 : 스레드 인터페이스 정확도 ± 0. 02mm, IP67 보호 수준에 적합하며 빠른 설치 및 유지 보수를 지원합니다.



3. 니켈 도금 외부 캡
공정 장점 : 화학 니켈 도금 (두께 5-15 μm)은 균일 한 보호 층, 경도 HV 500-600을 형성하며 내마모성 수명은 3 배 증가합니다.

환경 적응성 : -40 학위 ~ +125 정도의 온도 범위 안정성, 방지 방지 오염 (ASTM B809 테스트가 통과 됨), 해변 광전자 전력 스테이션과 같은 높은 부식 시나리오에 적합합니다.
전기 성능 : 접촉 임피던스<10mΩ, fuse response time <10ms, in line with IEC 60269-6 photovoltaic special standard.







구성 요소 유형	EV 퓨즈 응용 프로그램	PV 퓨즈 응용 프로그램
황동 내부 캡	배터리 팩 과전류 보호 (200-500 a)	문자열 퓨즈 (10-32 a)
구리 외부 캡	모터 컨트롤러 단락 보호 (800V 플랫폼)	Combiner Box Main Fuse (100-300 a)
니켈 도금 외부 캡	온보드 충전기 (OBC) 보호	태양 광 인버터 DC 측 (1500V 시스템)



EV 필드 : 황동 내부 캡과 구리 외부 캡의 조합은 경량을 달성합니다 (단일 캡 중량<20g) and high reliability, and supports fast charging cycles of battery packs (more than 2000 times). A mass production solution shows that the thermal conductivity design of the copper outer cap reduces the temperature rise of the fuse by 15% and extends the service life by 20%.

PV 필드 : 니켈 도금 외부 캡의 기상 저항은 태양 광 모듈의 장기적인 야외 노출의 부식 문제를 해결합니다. 황동 내부 캡의 낮은 임피던스와 결합하여 시스템의 25- 연도 설계 수명을 보장합니다. 데이터에 따르면 해안 발전소에서 니켈 도금 외부 캡의 고장 속도는 일반 재료의 고장보다 60% 낮습니다.





1. 자재 업그레이드
복합 코팅 : 황동 내부 캡의 표면은 나노-실버 코팅 (두께 0.
환경 보호 프로세스 : 시안화물이없는 니켈 도금 기술 (SAE J2636), 폐수 처리 비용은 40%감소하고 EU 도달 규정을 충족합니다.



2. 구조 최적화
3 차원 시뮬레이션 설계 : ANSYS 전기성 커플 링 분석을 통해 캡체의 열 소산 핀 구조가 최적화되고 퓨즈 시간의 일관성이 ± 5%로 향상됩니다.
통합 설계 : 외부 캡에는 내장 온도 센서 (정확도 ± 0. 5도)가있어 결함 경고를 달성하고 스마트 그리드의 요구에 적응합니다.



3. 표준화 및 테스트
인증 시스템 : EV 퓨즈 캡은 ISO 26262 기능 안전 인증을 통과해야하며 PV 캡은 IEC 61646 태양 광 모듈 안전 표준을 충족해야합니다.
극단 테스트 : 고온 및 습도 (85도 /85%RH, 1000 시간) 및 저온 충격 (-40 학위 ~ +125 학위, 500 사이클)과 같은 신뢰성 테스트가 표준이되었습니다.





비록퓨즈의 내부 및 외부 캡작은 구성 요소이며, 새로운 에너지 및 태양 광 시스템의 "안전 문"입니다. 재료 선택에서 프로세스 혁신, 단일 기능에서 지능형 통합에 이르기까지 기술 진화는 항상 "신뢰성, 효율성 및 내구성"의 핵심 요구를 중심으로 진행되었습니다. 미래에는 새로운 에너지 산업의 지속적인 확장으로 황동, 구리, 니켈 도금 및 기타 재료의 조합 혁신이 더욱 심화되어 고력 밀도, 장수 및 지능을 향한 퓨즈 구성 요소의 개발을 촉진 할 것입니다.
