배터리 모듈 구리 버스바의 열{0}수축 튜브 절연을 위한 적용 기능, 선택 매개변수 및 설치 필수 사항

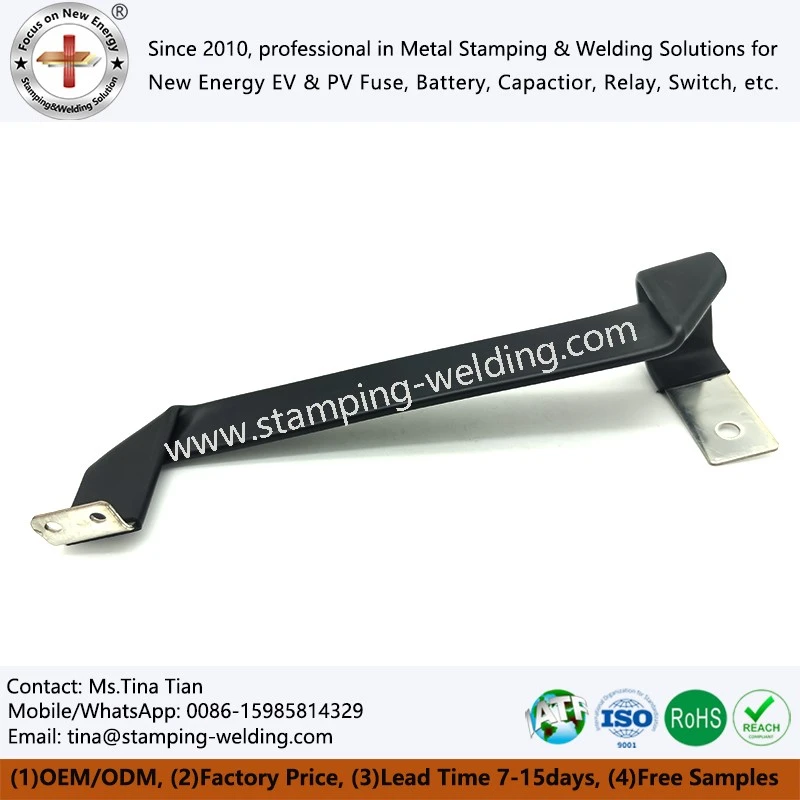

신에너지 자동차와 에너지 저장 시스템이 더 높은 전압과 더 높은 에너지 밀도로 발전함에 따라 배터리 모듈에는 부스바 연결 구조에 대한 우수한 절연 성능, 안전 보호 및 공간 효율성이 요구됩니다. 열 수축 튜브 절연 구리 버스바-배터리 모듈 내의 일반적인 전기 연결 솔루션-열 수축 재료를 활용하여-구리 또는 알루미늄 버스바와 연결 지점을 캡슐화합니다. 이는 단락, 아크 및 환경 요인과 관련된 안전 위험을 효과적으로 완화하는 안정적이고 신뢰할 수 있는 절연층을 생성합니다. 금속 부스바의 우수한 전기 전도성과 열-수축 소재의 우수한 절연 특성을 결합한 이러한 구성 요소는 견인 배터리 모듈 및 고{7}}전압 배터리 시스템에 널리 사용됩니다.

배터리 모듈은 고온, 지속적인 진동, 엄격한 공간 제약이 특징인{0}}복잡한 조건에서 작동하며{1}}버스바 절연의 안정성과 적합성이 엄격하게 요구됩니다. 열{3}}수축 튜브는 배터리 버스바의 보호 요구 사항을 포괄적으로 해결합니다. 열수축 튜브 절연 구리 버스바의 핵심 장점은 다음과 같습니다.

1. 포괄적인 단열 및 공간 최적화:이는 유연한 배터리 버스바와 견고한 배터리 버스바의 표면을 완전히 캡슐화하여 기존 에어갭 절연 방법을 대체합니다.- 이는 절연 구조가 차지하는 공간을 효과적으로 줄이고, 고밀도 모듈 통합 설계를 수용하며, 양극 단자와 음극 단자 간의 접촉 또는 위상간 단락과 같은 안전 위험을 근본적으로 제거합니다.-
2. 연결 지점을 위한 밀봉된 보호 및 향상된 작동 안정성:부스바 용접 지점, 볼트 연결 및 터미널 인터페이스를 완벽하게 다룹니다. 뛰어난 기계적 쿠션, 진동 및 내마모성, 방습 밀봉 기능을 제공하여 장기간 진동으로 인한 마모 부식을 효과적으로 완화하고 접촉 불량이나 간헐적인 회로 연결과 같은 문제를 방지합니다.-
3. 효율적인 조립 및 유지 관리를 위한 색상{0}}식별:표준화된 색상 코딩(예: 빨간색, 검은색, 파란색)은 양극 전위와 음극 전위를 구별합니다. 이는 직원이 BMS 감지 장치를 신속하게 식별하고 회로 레이아웃을 표준화하는 데 도움이 되므로 조립 효율성을 크게 높이는 동시에 후속 검사 및 유지 관리 중에 운영 위험을 줄일 수 있습니다.
4. 고-전압 화염-지연 보호 및 열 폭주 위험 감소:고전압 배터리 시스템 작동에 적합한 높은-표준 난연성-재료를 활용한 이 튜브는 우수한 절연 강도와 자기소화성을-제공합니다. 이는 고전압 항복 및 아크 손상을 효과적으로 견디고 열폭주 위험을 최소화하며 안전한 장비 작동을 보장합니다.

전원 배터리의 엄격한 고{0}전압 및 고온{1}}작동 조건을 충족하려면 안정적이고 내구성 있는 절연 보호를 보장하기 위해 열{2}}수축 튜브에 대한 엄격한 선택 표준이 필수적입니다. 조사-가교 폴리올레핀 재료는 절연 구리 부스바에 사용되는 고{5}}전압 열-수축 튜브에 선호됩니다. 이러한 재료는 VW-1 난연성-표준 및 구리 호환성 요구 사항을 준수하는 동시에 -40도 ~ 125도의 작동 온도 범위를 지원합니다. 2:1 및 3:1의 표준 방사형 수축률이 일반적으로 사용되며, 저온에서 빠르게 수축하는 재료의 특성으로 인해 설치 중에 열로 인한 배터리 셀 손상이-방지됩니다. 벽 두께와 관련하여 표준{21}}두께 튜브는 저전압 배터리 모듈(2500V 내전압 요구 사항 충족)에 적합한 반면, 고전압 시스템에는 더 두꺼운 이중층 튜브가 필요합니다. 또한 불규칙한 부스바 모양, 제한된 공간 또는 기타 고유한 구조 구성과 관련된 응용 분야에 특화된 유연한 튜브를 사용할 수 있습니다.

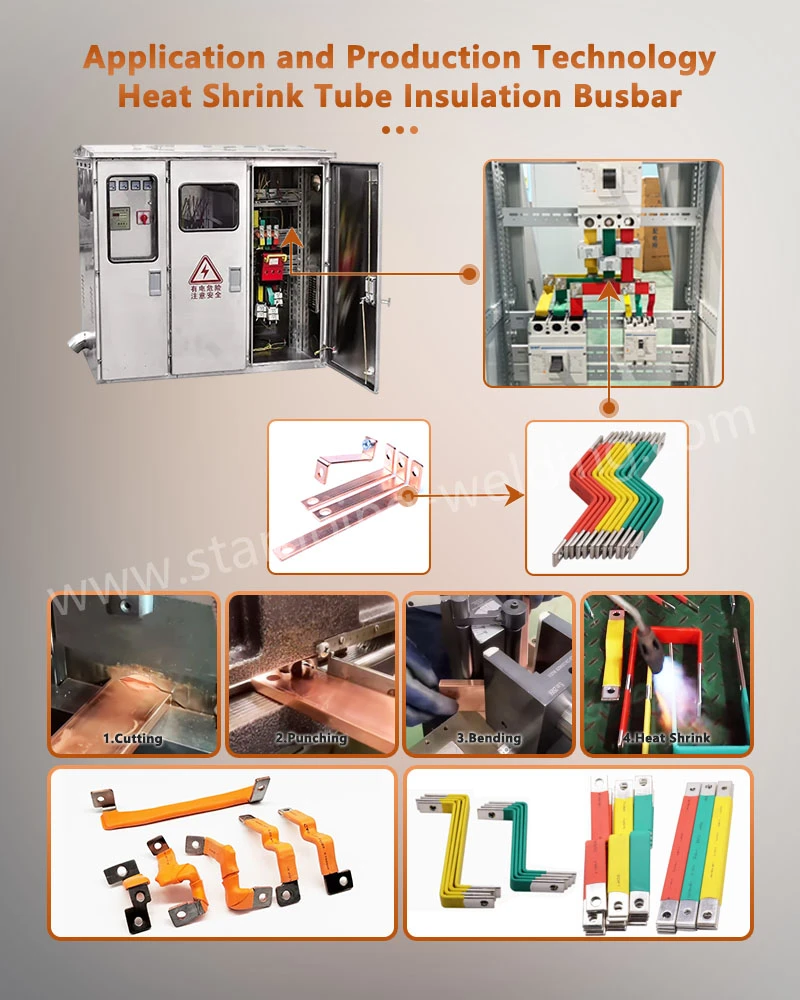

열수축 튜브의 보호 성능을 극대화하려면 고품질의-페어링이 필요합니다.열수축 튜브 절연 구리 버스바표준화된 설치 절차를 통해 선택합니다. 설치 전 구리 부스바 표면을 철저히 청소하여 용접 슬래그, 오일 및 불순물을 제거하고 기포나 틈이 없이 단단히 고정되도록 해야 합니다. 중앙에서 바깥쪽으로 가열하는 원리에 따라 히트건을 사용하여 균일하게 가열해야 합니다. 튜브가 탄화되거나 파손되는 것을 방지하기 위해 화염에 직접 노출되는 것은 엄격히 금지됩니다. 완료되면, 장기간 진동이나 온도 변동 조건에서 튜브가 분리되거나 균열되지 않도록 고-내전압 테스트 및 열 순환 테스트-를 포함한 품질 검증-을 수행하여 배터리 모듈의 장기간 안정적인 작동을 보장해야 합니다.-

다양한 전압 정격과 구조 사양을 갖춘 배터리 버스바에는 다양한 매개변수를 갖는 열{0}수축 튜브가 필요합니다. 귀하의 모듈 작동 조건과 정확하게 일치하고 맞춤형 절연 및 보호 솔루션을 개발하려면 언제든지 당사에 문의하십시오.
