니켈 도금 구리와 주석 도금 구리의 차이점은 무엇입니까?

기능:모든 종류의 코팅에는 부식 방지(항산화 능력 향상)가 될 수 있고 장식적인 역할을 할 수 있는 공통적인 이점이 있습니다.

니켈 도금 구리:전기 도금 후 대기 및 알칼리 용액에서 화학적 안정성이 양호하고 변색이 쉽지 않고 섭씨 600도 이상에서 산화되며 경도가 높으며 연마하기 쉽습니다. 단점은 다공성이며 니켈 도금 표면이 더 밝아 보입니다. 손에 닿는 감촉이 부드럽습니다. 비교적 강한 접착력과 내마모성을 가지고 있습니다.

구리 주석 도금:화학적 안정성이 높고 황산, 질산 및 염산의 묽은 용액에 거의 녹지 않으며 용접 성능이 우수합니다. 주석 도금은 전자기 간섭으로부터 보호합니다. 주석도금된 것은 하얗게 보이고 보기에 좋지 않으며, 손으로 만지면 짙은 회색의 주석폼 층이 생깁니다.

신청:

용도에 따라 니켈 또는 주석 도금을 선택할 수 있습니다.

1. 외관 부품의 경우 일반적으로 매끄럽고 아름답고 고온 테스트 후에도 색상이 변하지 않는 니켈 도금을 선택하십시오.

2. 강한 전기전도성을 필요로 하는 경우에는 동봉의 표면에 주석도금을 하여야 한다.

3. PCB 기판의 EMI 실드와 같은 내부 부품의 경우 전체 주석 도금(배럴 도금)이며, 하단 레이어의 일부는 먼저 니켈 도금된 다음 주석 도금됩니다.

다음은 동봉의 주석도금과 니켈도금 전과 후의 전도도 변화를 비교한 것이다.

1. 구리 바 주석 도금 전후의 전도도 변화 시험:

그림 1: 주석 도금 전 구리 막대의 전도율은 98.6% IACS입니다.

그림 2: 주석 도금 후 구리 막대의 전도율은 98.6% IACS보다 높으며 이는 주석 도금 전보다 약간 높습니다(중앙값 노브도 조정할 수 있음).

2. 구리 바에 니켈 도금 전후의 전도도 변화 시험:

그림 3: 니켈 도금 전 구리 막대의 전도율은 98.6% IACS입니다.

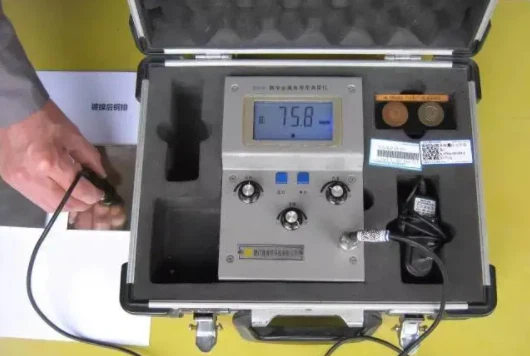

그림 4: 니켈 도금 후 구리 막대의 전도율은 75.8% IACS로 주석 도금 전보다 22.8% 더 낮은 IACS입니다.

주석 도금 및 니켈 도금 전후의 구리 막대의 전도도 변화에 대한 위의 테스트 결과에서 구리 막대의 두 샘플이 동일한 재료일 때 구리 막대 표면의 전도도가 주석 도금 후 약간 증가하는 것을 보여줍니다. 주석 도금, 구리 막대 표면은 니켈 도금 후 전기를 전도합니다. 비율은 22.8% IACS에 의해 크게 감소했습니다. 즉, 전도도 성능이 23% 감소했습니다. 따라서 최상의 정책으로 구리 바의 표면을 주석 도금으로 처리하는 것이 좋습니다. 더 나은 밝기의 니켈 도금 공정을 선택해야 하는 경우 구리 막대의 용량을 줄여야 합니다.
