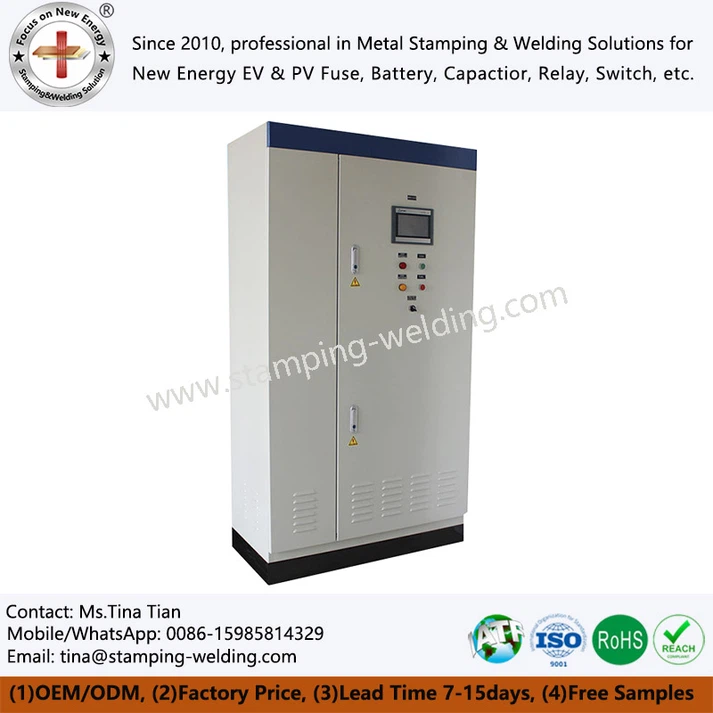

PLC 제어 캐비닛의 핵심 설정 지점 및 산업 응용 사양

산업 자동화 제어 시스템에서 PLC 제어 캐비닛은 핵심 제어 장치의 캐리어 및 보호 캐리어 역할을 합니다. 과학적 설정은 시스템 작동의 안정성, 안전성 및 -간섭 방지 능력을 직접적으로 결정합니다. PLC 캐비닛 구성 요소를 합리적으로 설정하면 PLC 호스트, I/O 모듈 및 전원 구성 요소와 같은 내부 장비의 정상적인 작동을 보장할 수 있을 뿐만 아니라 장비의 서비스 수명을 연장하고 이후 유지 관리 프로세스를 단순화할 수 있습니다. 본 논문은 산업 실무 경험을 결합하여 핵심 설정 사항을 정리하여 산업 실무자에게 실질적인 참고 자료를 제공합니다.

회로 유형의 합리적인 분리:배선의 합리성은 안정적인 작동의 기초입니다. 신호 간섭을 피하기 위해서는 서로 다른 유형의 회선을 엄격하게 구별할 필요가 있습니다. 애플리케이션 캐비닛 내부에는 전원선과 신호선이 30cm 이상의 간격으로 서로 분리되어 배치되어야 합니다. 교차가 필요한 경우 전자기 결합 간섭을 줄이기 위해 수직 교차 방법을 채택해야 합니다.
차폐 케이블 구성:캐비닛의 I/O 신호 라인은 쉴드 케이블을 사용해야 하며, 쉴드 레이어는 한쪽 끝을 접지해야 합니다. 접지 끝은 하수용 PLC 시스템 캐비닛의 접지 막대인 것이 바람직합니다.
다중점 접지로 인한 전위차 간섭을 방지하기 위해-
아날로그 신호 보호:아날로그 신호 라인의 경우 주파수 변환기 및 접촉기와 같은 강한 간섭 소스로부터 멀리 떨어져 있어야 합니다. 필요한 경우 전기 캐비닛 PLC 패널 캐비닛에 신호 절연체를 추가하여 신호 전송의 안정성을 더욱 향상시킵니다.

진동 방지 및 충격 방지 설계:-진동과 충격이 잦은 시나리오에서는 PLC 제어 캐비닛 배전반 내부의 PLC 호스트, 모듈 및 기타 장비를 진동 방지 브래킷으로 고정해야 합니다.{0}} 배선 단자는 풀림 방지 모델을 사용하여 장기간 진동으로 인해 배선이 떨어지는 것을 방지해야 합니다.-

온도 및 습도 조절:고온-환경의 경우 제어 캐비닛 산업용 PC에는 내부 온도가 0{2}}40도의 적절한 범위 내에서 제어되도록 산업용 팬이나 내장형 에어컨이 장착되어 있어야 합니다. 습도가 높은 환경에서는 전기 부품을 손상시키는 산업용 PLC 캐비닛의 응결을 방지하기 위해 히터와 습도 컨트롤러를 설치해야 합니다.

밀봉 및 보호 수준 선택:또한 PLC 프로그래밍 전기 제어 패널 배전 캐비닛의 밀봉 설계는 -현장 방진 및 방수 요구사항과 일치해야 합니다. 기존 산업 시나리오의 경우 보호 수준이 IP54 이상인 캐비닛을 선택하는 것이 좋습니다.

계층적 전원 공급 장치 및 보호 장치:정상적인 동작을 위해서는 안정적인 전원 공급이 전제입니다. 계층적 전원 공급 장치 설계를 채택하고 완전한 보호 장치를 갖추어야 합니다. 프로그래머블 로직 컨트롤러 캐비닛의 주 전원 공급 장치는 독립된 회로 차단기에 연결되어 과부하 및 단락 보호를 구현해야 하며, 서지 보호기는 동시에 전력망 전압 변동 및 PLC 장비의 낙뢰 과전압으로 인한 손상을 방지하도록 구성되어야 합니다.

중복 전원 공급 장치 구성:주요 산업 시나리오의 경우 자동화 제어 캐비닛은 단일 전원 공급 장치 모듈에 오류가 발생할 때 원활한 전환을 보장하여 제어 프로세스가 중단되지 않도록 이중 전원 공급 장치 모듈을 추가해야 합니다.

표준 접지 시스템 설정:또한 PLC 캐비닛 구성 요소의 접지 시스템을 표준화하여 설정해야 합니다. 캐비닛 본체, 장비 쉘 및 접지 바는 안정적으로 연결되어야 하며 접지 저항은 4Ω 이내로 제어되어 완전한 보호 접지 루프를 형성해야 하며 이는 운영자의 안전을 보장할 뿐만 아니라 전자기 간섭도 줄여줍니다.

요약하면, 설정은PLC 제어 캐비닛배선 사양, 환경 적응, 전원 공급 장치 안정성 및 소음 억제와 같은 핵심 사항을 고려하고 현장 작업 조건과 결합하여 목표 구성을 수행해야 합니다.- 하수용 PLC 시스템 캐비닛의 과학적이고 합리적인 설정은 PLC 제어 시스템의 성능 이점을 최대한 활용할 수 있을 뿐만 아니라 산업 자동화 시스템의 신뢰성과 안전성을 크게 향상시켜 기업의 안정적이고 효율적인 생산을 강력하게 보장합니다.
