전력 시스템에서 버스바의 역할과 중요성 분석





A 버스바, 버스, 트렁크 라인 또는 메인 라인이라고도 알려진, 다양한 전기 장치를 연결하는 데 전력 시스템에서 사용되는 전도성 매체입니다. 컴퓨터 시스템에서 버스는 여러 컴퓨터 간에 공유되는 고속 통신 경로를 말합니다.





1. **전력 전달**:

버스바는 발전소나 변전소에서 생성된 고전압 전기 에너지를 다양한 분배 지점으로 전송하는 데 사용됩니다. 그런 다음 변압기를 사용하여 전압을 최종 사용자에게 적합한 수준으로 낮춥니다. 버스바는 높은 전류를 처리할 수 있으므로 대량의 전기 에너지를 전송하는 데 효과적입니다.

2. **전력 분배**:

버스바는 변전소에서 공장, 주거 지역 또는 상업 건물과 같은 다양한 부하로 전기 에너지를 분배합니다. 이들은 배전반과 스위치기어를 통해 다양한 분기 회로에 연결되어 필요한 전기 에너지를 다양한 부하에 분배합니다.

3. **파워 밸런싱**:

버스바는 전력망 전체의 부하를 균형 있게 조절하는 데 도움이 됩니다. 전기 수요는 시간이 지남에 따라 달라지며, 버스바는 필요에 따라 고부하 영역에서 저부하 영역으로 전기 에너지를 전환하여 전체 전력 시스템의 안정성을 유지할 수 있습니다.

4. **에너지 저장**:

버스바는 에너지 저장 시스템의 일부가 되어 배터리나 기타 저장 장치에 저장된 에너지를 전달하고 분배하여 전기 에너지의 효율적인 사용과 저장을 가능하게 합니다.

5. **보호**:

모선은 전력 시스템을 보호합니다. 모선은 전류 및 단락 보호 기능을 제공하여 전력 시스템의 안전한 작동을 보장합니다. 과부하 또는 단락의 경우 모선은 회로를 분리하여 과도한 전류로 인해 장비가 손상되거나 화재가 발생하는 것을 방지할 수 있습니다.

6. **화재 보호**:

모선은 화재 예방 조치로 설계되어 화재 발생을 줄이거나 예방할 수도 있습니다. 특수 소재와 냉각 장치로 제작된 모선은 온도를 낮추고 화재 위험을 완화할 수 있습니다.







버스바는 모양, 용도, 재료에 따라 딱딱한 버스바, 유연한 버스바, 밀폐형 버스바로 분류할 수 있습니다.



1. **강성 버스바**:

여기에는 직사각형, 슬롯형 및 관형 모선이 포함됩니다. 직사각형 모선은 일반적으로 주 변압기에서 배전실까지의 연결에 사용되며 설치가 쉽고 작동 중 최소한의 변경으로 높은 전류 전달 용량을 갖습니다.

2. **유연한 버스바**:

여기에는 알루미늄 도체, 구리 도체, 강철 코어 알루미늄 도체 및 확장된 중공 도체가 포함됩니다. 유연한 버스바는 일반적으로 실외 환경에서 사용되어 설치가 쉽고 비용이 저렴합니다.

3. **밀폐형 버스바**:

여기에는 공통 상자 또는 상 분리된 인클로저에 수용된 버스바가 포함됩니다. 밀폐형 버스바는 도체를 밀폐된 셸에 둘러싸서 향상된 절연 및 보호 기능을 제공합니다.







버스바에 사용되는 일반적인 재료로는 구리, 알루미늄, 알루미늄 합금, 강철 등이 있습니다.



1. **구리 버스바**:

구리는 저항률이 낮고, 내식성이 강하며, 기계적 강도가 높지만, 더 비쌉니다. 연속 전류가 높고, 공간이 제한적이거나, 알루미늄이 심하게 부식되는 곳에 적합합니다.

2. **알루미늄 버스바**:

알루미늄은 저항률이 구리보다 약 1.7~2배 높지만, 무게는 구리의 약 30%에 불과해 훨씬 가볍고 가격도 저렴해 널리 사용됩니다.

3. **알루미늄 합금 버스바**:

여기에는 일반적으로 관형인 알루미늄-망간 합금과 알루미늄-마그네슘 합금이 포함됩니다. 알루미늄-망간 합금은 높은 전류 전달 용량을 가지고 있지만 강도는 낮고, 알루미늄-마그네슘 합금은 높은 기계적 강도를 제공하지만 전류 용량이 낮고 용접하기 어려워 덜 자주 사용됩니다.

4. **강철 버스바**:

강철은 기계적 강도가 높고 비용이 저렴하지만 저항률이 높아 AC 애플리케이션에서 더 큰 히스테리시스 및 와전류 손실을 초래하므로 소용량 회로에만 적합합니다.







버스바의 주요 제조 공정에는 콜드 프레싱과 핫 프레싱이 있습니다. 콜드 프레싱은 빠르고 정밀하지만 적용 범위가 제한적입니다. 핫 프레싱은 더 복잡한 모양과 더 큰 직경을 생산할 수 있습니다. 버스바를 설치하려면 버스바가 필요한 품질 및 성능 표준을 충족하도록 재료 품질, 사양, 안전 및 공정 흐름에 주의해야 합니다.





안전한 작동을 보장하기 위해 모선은 정기적인 검사와 유지관리가 필요합니다. 일반적인 테스트에는 절연 저항 테스트, 유전 손실 테스트, AC 및 DC 내전압 테스트, 낙뢰 임펄스 테스트가 포함됩니다. 이러한 테스트는 모선의 절연 성능, 파괴 저항 및 낙뢰 보호를 평가하여 다양한 조건에서 안정적인 작동을 보장합니다.





버스바는 전력 시스템의 필수 구성 요소이며, 그 중요성은 과장할 수 없습니다. 버스바의 정의, 기능, 유형, 재료, 제작, 설치 및 유지 관리를 이해하는 것은 전력 시스템의 안전하고 안정적인 작동을 보장하는 데 필수적입니다.

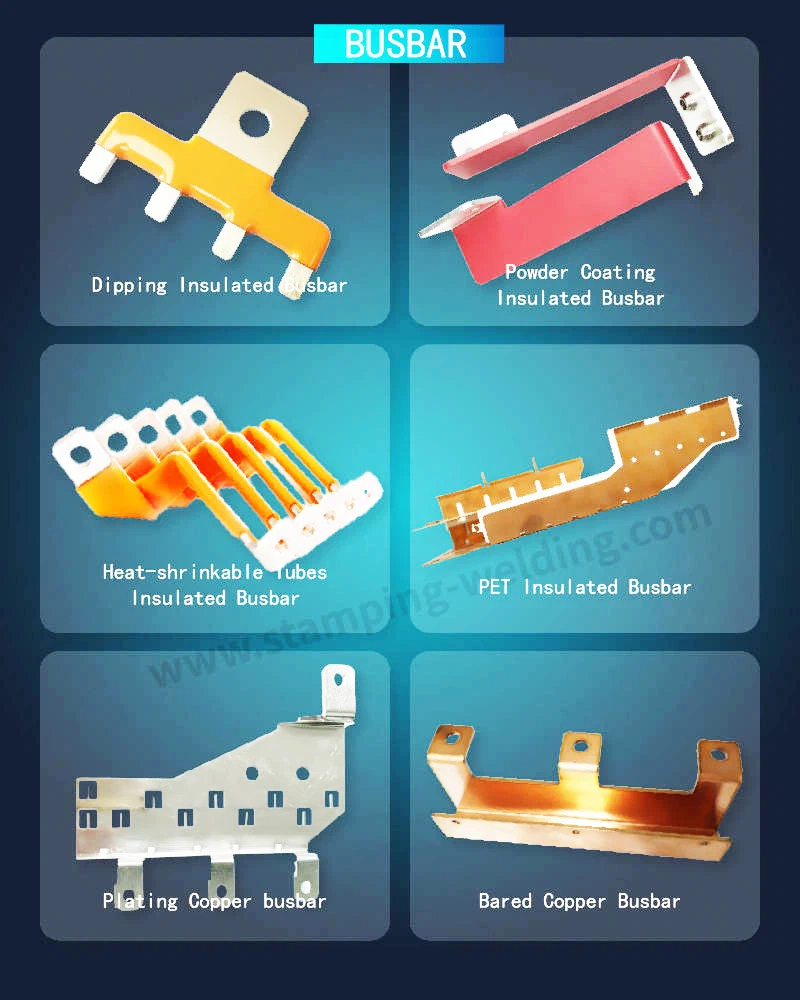

2010년부터 Xiamen Apollo Stamping Welding Technology Co., LTD는 퓨즈 구리 접점 캡, 배터리 알루미늄 케이스 및 안전 커버, EV 필름 커패시터 구리 버스바, 적층 구리 버스바, 절연 구리 버스바, 플렉시블 버스바 및 기타 전기 제품 금속 스탬핑 및 용접 조립과 같은 신에너지용 금속 스탬핑 및 용접 솔루션을 전문으로 합니다. 저희 팀은 각 분야의 전문가로, 고객에게 자격을 갖춘 품질과 경쟁력 있는 가격의 제품을 제공할 수 있을 뿐만 아니라 비용을 절감하고 효율성을 높이는 기술 솔루션도 제공합니다. 기사에 나와 있는 사진의 버스는 모두 저희 회사에서 생산합니다. 궁금한 사항이 있으면 언제든지 문의해 주세요. 환영합니다!
