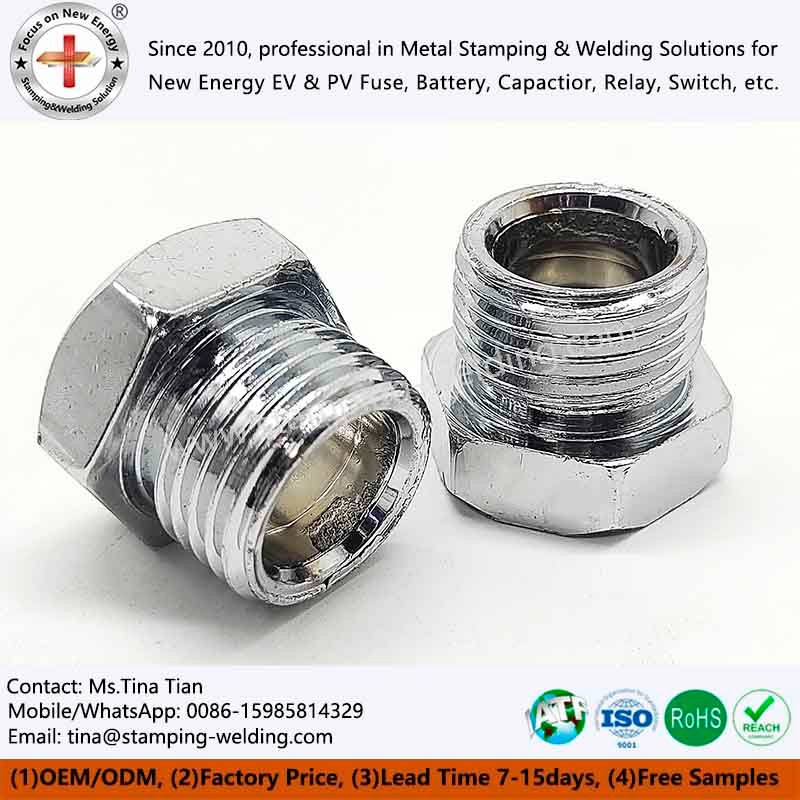

스테인레스 스틸 아연 도금 도면 스탬핑 부품
스테인레스 스틸 아연 도금 도면 스탬핑 부품은 프레스와 다이를 사용하여 스테인레스 스틸 시트, 스트립 및 튜브와 같은 원자재에 외력을 가하여 분리되거나 소성 변형되도록 하는 냉간 성형 금속 가공 기술로, 고강도, 내부식성,{2}}복잡한-형태의 하드웨어 부품을 생산합니다. 이 기술은 높은 생산 효율성, 우수한 일관성, 정밀 가공이 필요 없는 특징을 갖고 있으며 자동차, 전자, 가전, 의료기기 산업에서 널리 사용됩니다.
- 빠른 배송
- 품질 보증
- 연중무휴 고객 서비스
제품 소개

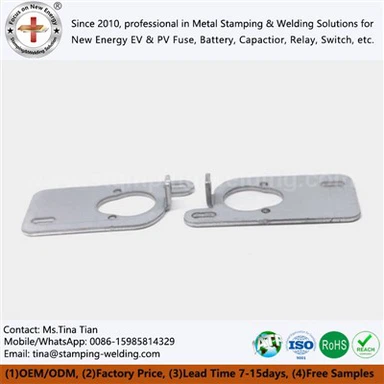

스테인레스 스틸 아연 도금 도면 스탬핑 부품은 정밀 스탬핑 공정을 사용하여 스테인레스 강판으로 제조됩니다. 스테인리스강의 내식성과 고강도를 제조 공정의 높은 효율성과 정밀도의 장점과 결합하여 신에너지 및 전력 전자 분야의 최종 제품을 위한 핵심 부품으로 만듭니다. 이 제품은 커패시터 부스바, 퓨즈 접점 등의 전력 전자 부품은 물론 신에너지 장비용 구조 부품 및 커넥터와도 호환됩니다. 구조적 안정성과 프로세스 호환성의 균형을 유지하여 표준화된 고성능-및 신뢰성이 높은 제품에 대한 엔지니어링 조달의 핵심 요구 사항을 충족하여 최종 제품의 품질과 효율성 향상에 기여합니다.
물질적 이점
우수한 내식성
프로그레시브 스탬핑 Inc.는 강화된 보호를 위해 아연 도금 처리된 스테인레스 스틸 기본 재료를 사용하여 부식 및 산화 저항성을 제공합니다. 이는 신에너지 및 전력 전자 산업의 복잡한 작동 조건에 적합하여 장기적인-제품 안정성을 보장합니다.
충분한 강도와 강성
맞춤형 금속 엠보싱 스탬핑을 사용하면 유연한 소재 선택이 가능하고 성형성과 내하중{0}}성능의 균형이 유지됩니다. 고강도-버전은 1500MPa를 초과하는 인장 강도를 자랑하여 변형과 손상을 방지하고 고강도 요구사항을 충족합니다.-
자재 규정 준수
산업 판금 스탬핑 다이 재료는 RoHS 및 REACH 인증을 받아 제어 가능한 품질을 보장합니다. 다양한 사양을 맞춤화할 수 있어 정확한 조달 선택과 비용 절감/효율성 향상이 가능합니다.

맞춤화 과정
요구 사항 조정:고객은 PDF/CAD/3D 형식 등의 도면을 제공합니다.
견적 평가:우리는 공정의 타당성 및 가격 평가를 완료하는 동시에 딥드로잉 금속 스탬핑을 위한 맞춤형 솔루션을 제공합니다.
샘플 개발:가격 확인 후 고객은 정밀 금속 스탬핑 샘플을 주문하고 금형 비용의 50%를 선불로 지불합니다. 그런 다음 금형 생산을 시작하고 고객 테스트를 위해 1-20개의 샘플을 무료로 제공합니다.
양산:프로토타입 판금 스탬핑 샘플이 테스트를 통과한 후 고객은 금형 비용의 나머지 50%를 지불하고 대량 주문을 하고 지불금의 30%를 선불로 지불합니다. 그런 다음 대량 생산을 시작합니다.
배송 및 수락:맞춤형 판금 스탬핑 생산이 완료되면 포장 목록이 제공됩니다. 고객이 결제금액의 나머지 70%를 지불하고 당사는 고객이 지정한 주소로 상품을 배송합니다.

기술 적응성
재료 호환성
이 제품은 스테인리스 스틸을 모재로 사용하여 신에너지 및 전력전자 분야에 적합합니다. 전도성과 내식성의 균형을 맞추기 위해 아연 도금(Custom OEM Carbon Metal Stamping)과 같은 표면 처리로 맞춤화할 수 있으며, 습하고 산성/알칼리성 환경에서 성능 저하를 효과적으로 방지하고 전기 조건과의 높은 호환성을 보장합니다.
01
프로세스 호환성
스탬핑, 벤딩, 레이저 커팅, CNC 가공 등 전 공정에 호환되는 제품입니다. 이는 복잡한 구조 맞춤화를 허용하고 신에너지 장비, 커패시터 버스바, 퓨즈 접점 캡 및 기타 하위 구성요소의 구조 구성요소의 형성 요구 사항에 유연하게 적응하여 복잡한 구조 처리의 선택 문제점을 해결합니다.
02
유연한 사양
그만큼스테인레스 스틸 아연 도금 도면 스탬핑 부품0.1mm의 초박형 모델부터 20mm를 초과하는 두꺼운{3}}모델까지 다양한{0}}사양 맞춤설정을 지원합니다. 최종 제품의 구조적 설계 요구 사항에 따라 치수를 정확하게 일치시킬 수 있으며, 성형성과 구조적 안정성의 균형을 유지하여 다양한 시나리오의 제품 선택 및 조립 요구 사항을 충족할 수 있습니다.
03
제어 가능한 정밀도
Stamping 기술을 기반으로 표준 제품 사양의 치수 정확도는 ±0.1-±0.3mm에 도달할 수 있으며, 고정밀 모델은 ±0.03mm 이내로 제어됩니다. 이를 통해 제품은 정밀 기기 및 신에너지용 핵심 구성 요소와 같은 고급 애플리케이션과 일치할 수 있으며 제품과 최종 사용자 장비 간의 정확한 호환성을 보장합니다.
04

자주 묻는 질문
Q: 귀하의 인증서는 무엇입니까?
A: 우리는 ISO9001, IATF 16949 인증서, RoHS 및 Reach를 보유하고 있습니다.
Q: 당신은 OEM을 받아들이나요?
답: 그렇습니다. 모든 스탬핑 부품 크기를 사용자 정의할 수 있습니다. 귀하의 요청에 따라 로고를 만들 수 있습니다.
Q: 샘플을 제공할 수 있나요?
A: 그렇습니다. 그러나 스탬핑 부품 샘플 비용과 운임은 귀사에서 지불합니다.
Q: 당신은 공장입니까?
A: 그렇습니다, 우리는 중국에 있는 그룹이고, Xiamen 시에 3개의 분지 공장과 Ningbo 시에 2개의 분지 공장을 가지고 있습니다.
Q: 왜 우리를 선택합니까?
A: 우리는 중국에 있는 원래 공장이며 공장도-제품을 공급할 수 있습니다.
우리는 15년 이상 신에너지 분야의 전문가로 활동해 왔으며 기술을 개선하면서도 비용을 절감하는 데 도움이 될 만큼 충분한 성공적인 경험을 갖고 있습니다.
인도, 이란, 스페인, 독일, 일본에 지사를 두고 있어 빠른 현지 서비스를 제공할 수 있습니다.

저희에게 연락주세요
스테인레스 스틸 아연 도금 도면 스탬핑 부품에 대한 맞춤형 솔루션, 샘플 테스트 또는 세부 선택 매개변수에 대해서는 다음 방법을 통해 당사에 문의하십시오. 우리는 새로운 에너지 및 전력 전자 분야의 프로젝트가 구현될 수 있도록 전문적인 기술 지원 및 조달 적응 서비스를 제공할 것입니다.
