유연한 편조 구리선과 구리 호일 신축 조인트: 고전류 시스템 선택 기준

고전류 EV, ESS, 변압기 및 전력 전자 장치 연결의 경우 유연한 편조 구리선과 유연한 구리 호일 버스바 중에서 선택할 때는 유연성만이 아니라 전류 밀도, 열 변위, 진동 진폭, 설치 범위 및 연결 저항-을 기준으로 해야 합니다. 구리 호일 확장 조인트는 굽힘 형상이 제어된 소형 적층 전류 경로를 제공하는 반면, 편조 구리 와이어는 더 큰 움직임과 진동에 대해 다방향 규정 준수를 제공합니다.



션트 익스팬션 조인트 제조업체의 엔지니어링 목표는 반복된 열 및 기계적 사이클 이후 시스템 사양 내에서 접촉 저항, 온도 상승 및 기계적 응력을 유지하는 것입니다.







구리 도체는 온도가 증가함에 따라 팽창합니다. 직선형 구리 단면의 경우 열 이동은 다음과 같이 근사화할 수 있습니다.



ΔL = × L × ΔT



여기서 구리의 경우 재료 상태와 온도 범위에 따라 약 16.5–17 × 10⁻⁶/K입니다.



따라서 100도 온도 상승에 노출된 500mm 구리 연결은 약 0.83~0.85mm의 자유 열팽창을 경험할 수 있습니다. 이 움직임이 견고한 버스바에 의해 제한되는 경우 결과적인 기계적 부하가 터미널, 패스너, 용접부, 절연체 및 연결된 장비로 전달됩니다.



이는 다음과 같은 경우에 더욱 중요해집니다.

약 -40도에서 +85도까지 반복적인 온도 사이클을 통해 작동하는 EV 배터리 팩
수백 암페어를 연속적으로 전달하는 ESS 버스바
열 순환 및 전자기 진동에 노출되는 변압기 연결
부하 변화가 빠른 인버터 및 전력{0}}변환 어셈블리
설치가 잘못될 수 있는 캐비닛- 장착 구리 연결부

따라서 유연한 연결은 연결된 구성 요소가 변위를 흡수하도록 강제하기보다는 변위를 흡수해야 합니다.



100% IACS 구리 및 ±0.01mm 기하학적 제어



도체 재료는 설계의 한 부분일 뿐입니다. 효과적인 전기 성능은 다음에 따라 달라집니다.



엔지니어링 변수	유연한 편조 구리선	유연한 구리 호일 버스바
일반적인 도체 구조	여러 개의 미세한 구리 가닥	적층 또는 적층된 동박
전기 전도성	적합한 순수 구리에 대해 최대 100% IACS	적합한 순수 구리에 대해 최대 100% IACS
유연성 방향	다방향	주로 설계된 벤딩 축
축방향 열 보상	올바르게 루프되면 높음	엔지니어링 포일 길이로 높음
측면 운동	매우 높음	보통에서 높음
진동흡수	훌륭한	올바르게 설계되면 높음
설치 봉투	다양한 구성에서 더 커짐	컴팩트하고 고도로 제어되는
터미널 형상	편조 또는 압축 종단	구리 포일 용접/납땜 종료
전류-밀도 제어	브레이드 구조에 크게 의존	포일 너비/두께를 통해 고도로 제어 가능
일반적인 응용	변압기, 접지, 유연한 전원 연결	EV, ESS, 인버터, 적층 부스바 조립체



따라서 올바른 선택은 도체 유형의 단순한 비교가 아닌 기계적{0}}전기적 최적화입니다.







유연한 구리 포일 버스바는 일반적으로 여러 개의 얇은 구리 시트를 쌓아서 정의된 터미널 영역에 결합하여 구성됩니다. 유연한 부분은 반복 변형이 가능하고 단자 영역은 낮은-저항 전기 인터페이스를 제공합니다.



고전류 애플리케이션의 경우{0}}제조 프로세스에는 다음이 포함될 수 있습니다.

동박 슬리팅 및 치수 준비.
지정된 단면적에 따른 다-층 적층.-
정렬 및 고정 장치 위치 지정.
터미널 영역에서 분자 확산 용접 또는 기타 지정된 높은{0}}무결성 접합 프로세스.
디버링 및 가장자리 컨디셔닝.
도금 전 표면 청소.
주석, 은 또는 기타 지정된 표면 처리.
치수 검사.
전기 저항 및 온도-상승 검증.



주요 엔지니어링 차이점은 유연한 섹션과 터미널 섹션이 반드시 동일한 기계적 특성을 요구하지 않는다는 것입니다.

유연한 부분에는 제어된 변형이 필요합니다. 단자부는 안정적인 전기적 접촉과 충분한 기계적 강도가 필요합니다.



C1100 구리 및 0.01mm-등급 치수 검사

C1100-등급 전해 터프피치 구리는 일반적으로 높은 전기 전도성이 필요한 곳에 선택됩니다. 제공된 재료 사양에 따라 순수 구리는 100% IACS 전도성에 근접할 수 있습니다.



정밀하고 유연한 버스바 제조를 위해 중요한 치수 제어에는 다음이 포함됩니다.



매개변수	일반적인 엔지니어링 고려 사항
구리 소재	C1100 / 등가의 높은-전도도 구리
전도도	최대 약 100% IACS
호일 두께	현재 및 유연성 요구 사항에 따라 정의됨
포일 폭	현재 용량 및 설치 범위에 따라 결정됨
단자두께	접합 공정 및 볼트/용접 인터페이스에 따라 제어
평탄	단자 접촉을 유지하도록 제어
구멍 위치	CNC/CMM 또는 전용 게이지 검사
중요 치수	공정 능력이 허용하는 경우 약 ±0.01mm까지 제어 가능
가장자리 조건	버(Burr)-를 제어하여 절연 또는 조립 손상을 방지합니다.



CMM 검사 프로그램은 복잡한 터미널 형상, 구멍 위치 및 3차원-형성에 특히 유용합니다.



1000A-클래스 전류 경로 및 열 설계

전류 정격은 도체 단면적만으로는-할당할 수 없습니다. 열 경계 조건을 고려해야 합니다.

단순화된 도체-손실 관계는 다음과 같습니다.



P = I²R



여기서 P는 저항 전력 손실, I는 전류, R은 도체 저항입니다.

전류가 증가하면 저항의 작은 감소도 중요해집니다. 예를 들어, 1000A에서 연결 저항을 100μΩ에서 50μΩ으로 줄이면 이론적인 연결 손실이 다음과 같이 변경됩니다.



1000² × 100 μΩ = 100 W

에게:

1000² × 50 μΩ = 50 W



이것이 바로 단자 결합, 도금, 접촉 압력 및 인터페이스 청결도가 공칭 구리 단면적만큼 중요할 수 있는 이유입니다.{0}}



무료 DFM 평가 및 견적 요청





순수 구리는 공기에 노출되고 온도가 상승하는 동안 표면 산화물을 생성합니다. 따라서 표면 처리는 전기적 인터페이스, 환경 노출 및 접합 방법에 따라 선택됩니다.



유연한 고전류 연결을 위한{0}}일반적인 옵션에는 주석 도금과 은 도금이 포함됩니다.



표면 처리	일반적인 두께	주요 엔지니어링 기능	일반적인 고려사항
주석 도금	3–12 μm	산화 방지 및 안정적인 단자 표면	비용-효율적이고 널리 사용됨
은도금	3–12 μm	높은 전도성과 강력한 전기적 인터페이스	고성능-전기 인터페이스에 적합
벌거벗은 구리	-	최대의 재료 단순성	통제된 환경 노출이 필요합니다.
니켈 배리어 + 전도성 상부층	애플리케이션별-	확산/환경제어	기판 상호 작용을 제어해야 할 때 사용됩니다.



실제 코팅 사양은 보편적인 두께를 사용하기보다는 도면을 통해 정의해야 합니다.

생산 QA의 경우 X-선 형광(XRF) 또는 금속 단면 분석과 같은 방법을 사용하여 코팅 두께를 확인할 수 있습니다.-



3~12μm 도금 두께 및 접촉 저항 제어

도금의 목적은 단순히 시각적인 부식 방지가 아닙니다. 완성된 표면은 조립 및 환경 노출 후에도 안정적인 전기 인터페이스를 유지해야 합니다.



중요한 제어에는 다음이 포함됩니다.

지정된 위치에서 도금 두께를 측정합니다.
도금 전 표면 청결도.
접착 확인.
노출된 기판, 기포 및 벗겨짐을 육안으로 검사합니다.
접촉식-저항 측정.
고객 사양에 따라 필요한 경우 염-분무 또는 환경 테스트를 실시합니다.
프로세스 검증을 위한{0}}단면 분석.



고전류 시스템의 경우{0}}도금 선택 시 접합 방법도 고려해야 합니다. 볼트 체결 터미널에 적합한 표면 처리가 레이저-용접 조인트에는 자동으로 적합하지 않습니다.





유연한 연결이 구리, 알루미늄 또는 이종{0}}금속 단자와 통합되면 접합 기술은 전기 저항, 기계적 강도 및 장기 신뢰성에 직접적인 영향을 미칩니다.-



가입방법	주요 이점	주요 공정 변수	적합한 적용
Cu{0}}Al 레이저 용접	국부적인 열 입력 및 자동화된 처리	레이저 출력, 초점, 속도, 빔 프로필	Cu-Al 배터리 및 전원-전자 장치 연결
저항용접	높은 생산 효율성	전류, 압력, 용접시간	대용량-스탬핑 구성요소
저항은 브레이징	제어된 필러를 사용한 전도성 조인트	전류, 압력, 온도, 필러	구리 접점 및 고전류 어셈블리-
분자 확산 용접	고체-금속 결합	압력, 온도, 표면상태	적층 동박 단자
기계적 볼트 체결	서비스 가능한 연결	토크, 접촉압력, 표면상태	현장-서비스 가능한 버스바



이종-금속 접합의 경우 Cu-Al 레이저 용접에서는 금속간 화합물 형성에 특별한 주의가 필요합니다. 과도한 취성 금속간 상을 방지하기 위해 열 입력, 빔 위치 및 접합 형상을 제어해야 합니다.



적층 구리 호일 단자의 경우 분자 확산 용접을 통해 결합되지 않은 호일 영역의 유연성을 유지하면서 통합된 단자 섹션을 제공할 수 있습니다.



15kV/mm 유전체 요구 사항 및 절연 분리

전기 절연은 도체 유연성과 별도로 평가해야 합니다.

유연한 버스바가 고분자 필름, 열{0}}수축 재료 또는 분말 코팅으로 절연된 경우 설계 엔지니어는 다음을 정의해야 합니다.

유전체 내전압.
최소 단열재 두께.
연면 거리.
통관 거리.
작동 온도.
난연성-요구사항.
화학적 노출.
기계적 마모 저항.

선택된 절연 시스템의 절연 강도 요구 사항은 15kV/mm를 초과할 수 있지만 실제 사양은 폴리머 유형, 두께, 테스트 방법 및 환경 조건에 따라 달라집니다.





단열 구조는 조립 크기, 열 방출 및 기계적 내구성에 영향을 미칩니다.



특성	에폭시 분체 도장	열-수축 단열재
애플리케이션	코팅 및 열경화	튜브 설치 및 수축
기하학	구성 요소에 밀접하게 부합합니다.	충분한 튜브 여유 공간이 필요합니다.
일반적인 유전체 성능	올바르게 공식화되면 높음	폴리머 등급 및 두께에 따라 다름
UL 94 V-0 가용성	예, 공식-에 따라 다름	예, 재료-에 따라 다름
열 방출	제어된 얇은 코팅을 사용하면 더 좋습니다.	내열성을 추가할 수 있음
가장자리 범위	프로세스가 제어될 때 강력함	튜브 핏에 따라 다름
오토메이션	높은	보통에서 높음
재작업	더 어렵다	일반적으로 더 쉬움
복잡한 3차원-부분	제어된 분말 공정에 적합	튜브 제한 사항



EV 및 ESS 애플리케이션의 경우 난연성 성능이 필요한 경우 UL 94 V-0이 자주 지정됩니다. 철도 응용 분야에는 EN 45545에 따라 평가된 재료가 추가로 필요할 수 있으며 환경 관리 시스템은 ISO 14001에 따라 제어될 수 있습니다.



단열재 사양에는 "단열재"만을 명시하기보다는 항상 정확한 재료 등급, 두께 및 적용 가능한 테스트 방법을 식별해야 합니다.







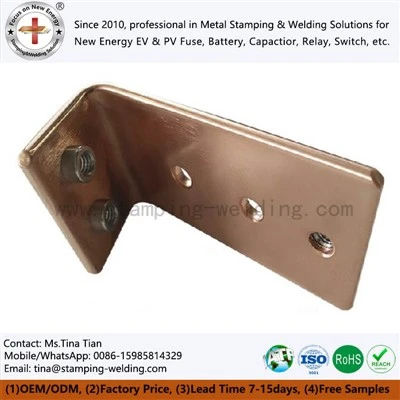

유연한 도체는 스탬프가 찍힌 단자, 전기 캐비닛, 배터리 모듈 또는 가공된 인터페이스에 연결되는 경우가 많습니다. 단자의 치수 정확도에 따라 조립 적합성 및 전기 접촉이 결정됩니다.



통제된 생산 경로는 다음을 결합할 수 있습니다.



구리 준비 → 정밀 스탬핑 → 디버링 → 성형 → 포일 스태킹 → 분자 확산 용접 → 도금 → 절연 → CMM 검사 → 전기 테스트 → 최종 검사



스탬핑된 단자 구성 요소의 경우 공정 능력은 구멍 직경, 구멍-~가장자리 거리, 단자 평탄도, 굽힘 각도 및 장착 위치에 초점을 맞춰야 합니다.



IATF 16949 및 PPAP 레벨 3 품질 문서

자동차 프로그램의 경우 고객 요구 사항에 따라 품질 패키지에 PPAP 레벨 3이 포함될 수 있습니다.

일반적인 문서에는 다음이 포함될 수 있습니다.



품질 문서	엔지니어링 목적
프로세스 흐름도	제조 순서 정의
PFMEA	프로세스 실패 모드 식별
제어 계획	생산 관리를 정의합니다.
차원 보고서	도면 요구사항 확인
자재인증서	구리 등급 및 사양 검증
도금 보고서	코팅 두께 확인
CMM 보고서	3차원{0}}기하학을 확인합니다.
전기 테스트 보고서	저항/전도도 확인
역량 연구	중요한 치수를 평가합니다.
PPAP 레벨 3	생산-부품 승인 증거 제공



IATF 16949-인증 제조 시스템은 프로세스 제어 프레임워크를 제공하지만 개별 제품 승인은 여전히 ​​고객의 도면, 사양 및 검증 계획에 따라 달라집니다.





편조 구리와 적층 구리 호일 사이의 선택은 동작 프로파일부터 시작해야 합니다.



신청조건	유연한 편조 구리선	유연한 구리 호일 버스바	엔지니어링 선호도
대규모 다방향 이동	훌륭한	보통의	땋은 구조
반복적인 축 확장	훌륭한	훌륭한	기하학-에 따라 다름
소형 EV 배터리 패키지	보통의	훌륭한	동박 구조
고전류-ESS 연결	훌륭한	훌륭한	전류 + 열 설계
변압기 진동	훌륭한	좋음 ~ 우수함	편조 구조는 종종 유리함
제어된 플랫 버스바 라우팅	제한된	훌륭한	구리 포일 버스바
적층 버스바 통합	제한된	훌륭한	동박 구조
자동화된 터미널 용접	좋은	훌륭한	호일 터미널
매우 유연한 접지 연결	훌륭한	제한된	땋은 구조
제어된 단열 코팅	좋은	훌륭한	포일 구조
엄격한 단자 치수 공차	보통의	훌륭한	포일 구조
복잡한 다방향 설치	훌륭한	보통의	땋은 구조



이 표를 보편적인 제품 순위로 해석해서는 안 됩니다. 올바른 아키텍처는 시스템의 변위 벡터, 전류 파형, 열 환경, 장착 형상 및 인증 요구 사항에 따라 달라집니다.



10kA 피크 전류 및 단락{1}}회로 고려사항

연속 전류와 단락{0}}전류는 설계 조건이 다릅니다.

고전류 연결의 경우-엔지니어는 최소한 다음을 정의해야 합니다.



연속 전류 → 피크 전류 → 단락-회로 전류 → 지속 시간 → 주변 온도 → 허용 온도 상승 → 도체 저항 → 단자 저항



오류 조건에서 작동하는 시스템의 경우 고전류에 의해 생성되는 전자기력이 중요해질 수 있습니다. 따라서 유연한 조인트는 열 에너지와 기계적 힘을 모두 견뎌야 합니다.



예를 들어, 순간 전자기력은 전류 크기에 따라 크게 증가합니다. 연속 작동 전류에서만 검증된 설계는 단락 이벤트에 자동으로 적합한 것으로 간주될 수 없습니다.-



퓨즈{0}}관련 어셈블리의 경우 해당하는 경우 시스템 검증에서 IEC 60269를 참조할 수도 있습니다.





DC 및 고주파{0}}전력 전자 장치의 경우 저항이 유일한 전기 매개변수는 아닙니다.



적층 버스바는 루프 면적을 줄여 기생 인덕턴스를 줄이는 데 도움이 됩니다. 적합한 인버터 및 DC{1}}링크 아키텍처에서 설계자는 부유 인덕턴스를 10nH 미만으로 목표로 삼을 수 있습니다.



최종 인덕턴스는 다음에 따라 달라집니다.

도체 간격.
현재 경로를 전달하고 반환합니다.
라미네이션 배열.
터미널 기하학.
루프 영역.
연결 길이.
인접한 자성 물질.
스위칭 주파수.

이것이 콤팩트하고 제어된 전류 경로가 필요한 경우 유연한 구리 포일 버스바가 선호될 수 있는 이유 중 하나입니다.



대조적으로, 편조 구리 연결은 훨씬 더 큰 기계적 컴플라이언스를 제공할 수 있지만 도체 라우팅이 특별히 설계되지 않는 한 덜 제어된 전자기 기하학적 구조를 가질 수 있습니다.



100% IACS 전기 경로에서 C1100 구리와 C2680 황동 비교

구리와 황동은 상호 교환 가능한 도체 재료로 취급되어서는 안됩니다.



재산	C1100 구리	C2680 황동
주요 역할	높은-전도성 전류 경로	구조/접촉 구성 요소
전기 전도성	약 100% IACS 등급	순수 구리보다 현저히 낮습니다.
열전도율	높은	낮추다
성형성	높은	높은
일반적인 사용	부스바, 유연한 도체, 단자	스탬프 브래킷, 단자, 구조용 전기 부품
현재-경로 적합성	훌륭한	애플리케이션-에 따라 다름
주요 선택 요인	전도도 + 열 성능	강도 + 성형성 + 비용



C2680은 기계적 강도, 스탬핑 동작 및 치수 안정성이 중요한 곳에 유용할 수 있습니다. 1차 고전류 도체의 경우 일반적으로 낮은 전기 저항이 설계 우선순위인 높은- 전도성 구리가 고려됩니다.





유연한 조인트는 공칭 굽힘 반경보다는 실제 변위 범위에 따라 검증되어야 합니다.

검증 계획에는 다음이 포함될 수 있습니다.



열순환 → 치수검사 → 전기저항측정 → 진동시험 → 기계적 변위주기 → 절연시험 → 최종치수검사



EV 및 ESS 애플리케이션의 경우 테스트 프로필은 실제 배터리 또는 전력{0}}전자 장치 설치 조건을 최대한 가깝게 재현해야 합니다.



중요한 허용 기준에는 다음이 포함될 수 있습니다.

검증항목	엔지니어링 매개변수 예시
구리 전도성	최대 100% IACS
치수 공차	선택된 주요 기능에서 최대 ±0.01mm
도금두께	3~12μm, 사양-에 따라 다름
유전 강도	>지정된 경우 15kV/mm
화염 등급	지정된 경우 UL 94 V-0
표유 인덕턴스	<10 nH where required
품질 시스템	IATF 16949
자동차 제출	필요한 경우 PPAP 레벨 3
환경경영	ISO 14001



이러한 값은 보편적 허용 한계가 아닌 설계 목표 또는 사양 예시입니다. 고객의 도면, 검증 사양 및 적용 가능한 표준이 여전히 통제됩니다.



부스바 설계 사양 다운로드





유연한 구리 확장 조인트에 대한 구매 사양에는 공급업체와 고객 간의 다중 해석을 방지할 수 있는 충분한 정보가 포함되어야 합니다.



RFQ 또는 도면에서는 최소한 다음을 정의해야 합니다.

도체 재료 및 성질.
구리 전도도 요구 사항.
포일 또는 브레이드 구조.
완성된 치수.
중요한 공차.
최소 굽힘 반경 또는 변위 요구 사항.
터미널 구성.
용접 또는 브레이징 방법.
도금재질 및 두께.
단열재 및 두께.
유전체 테스트 요구 사항.
온도-상승 제한.
전기 저항 한계.
환경 테스트 요구 사항.
PPAP 수준.
추적성 요구 사항.



대량 생산의 경우 공급업체는 최종 검사에만 의존하기보다는 중요한 치수에 대한 공정 능력 증거도 제공해야 합니다.





차이점은 무엇 입니까?유연한 편조 구리선그리고 유연한 구리 포일 부스바?

유연한 편조 구리선은 다방향 컴플라이언스를 제공하며 진동 및 큰 변위에 효과적입니다. 유연한 구리 포일 버스바는 더 평평하고 더 제어된 전류 경로를 제공하며 정의된 형상이 필요한 소형 EV, ESS 및 전력{1}}전자 어셈블리에 더 적합합니다.



유연한 구리 확장 조인트에 대해 도금 두께는 얼마로 지정되어야 합니까?

일반적인 엔지니어링 사양에서는 3~12μm 주석 또는 은 도금을 정의할 수 있지만 정확한 값은 전기 인터페이스, 환경, 결합 방법 및 고객 자격 요구 사항에 따라 달라집니다. 도금 두께는 XRF 또는 금속 조직 단면 테스트를 통해 확인해야 합니다.{3}}



션트 팽창 조인트 제조업체가 PPAP 레벨 3 문서를 제공할 수 있습니까?

예. 자동차 프로그램의 경우 PPAP 레벨 3에는 프로세스 흐름, PFMEA, 제어 계획, 치수 결과, 재료 인증서, 기능 연구 및 검증 기록이 포함될 수 있습니다. 정확한 제출 패키지는 고객의 PPAP 매뉴얼 및 구매 사양을 따라야 합니다.
