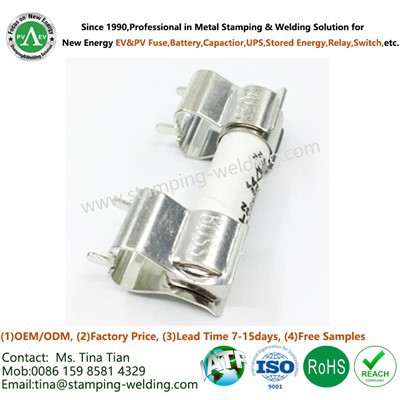

PCB 마운트 퓨즈 클립

PCB 마운트 퓨즈 클립은 퓨즈를 인쇄 회로 기판(PCB)에 안전하게 장착하고 고정하는 데 사용되는 장치입니다. 클립은 퓨즈에 안정적인 전기 연결을 제공하고 퓨즈를 쉽게 설치 및 제거할 수 있도록 합니다.

PCB 마운트 퓨즈 클립은 일반적으로 퓨즈를 고정하기 위해 위쪽으로 확장되는 두 개의 스프링 장착 암이 있는 금속 또는 플라스틱 베이스로 구성됩니다. 암은 퓨즈 측면에 압력을 가하여 안전하게 고정하는 동시에 안정적인 전기 연결을 제공하도록 설계되었습니다. 클립의 베이스는 PCB에 장착하도록 설계되었으며 회로에 대한 전기적 연결을 용이하게 하기 위해 납땜 패드 또는 기타 커넥터를 포함할 수 있습니다.

PCB 실장 퓨즈 클립은 다양한 퓨즈 유형과 실장 요구 사항을 수용할 수 있도록 다양한 크기와 구성으로 제공됩니다. 또한 편의성과 안전성을 더하기 위해 표시등이나 차단 스위치와 같은 기능을 포함할 수도 있습니다.

PCB 마운트 퓨즈 클립을 선택할 때 시스템의 전압 및 전류 정격, 사용할 퓨즈의 크기 및 유형, 장착 방법 및 위치와 같은 요소를 고려하는 것이 중요합니다. 또한 클립이 시스템의 다른 구성 요소와 호환되고 적용 가능한 모든 안전 및 규정 요구 사항을 충족하는지 확인하는 것도 중요합니다.

PCB 마운트 퓨즈 클립의 제조 공정에는 여러 단계가 포함됩니다. 일반적인 프로세스에 대한 일반적인 개요는 다음과 같습니다.

1. 재료 선택: 제조 공정은 퓨즈 클립에 적합한 재료를 선택하는 것으로 시작됩니다. 일반적으로 사용되는 재료에는 접점용 구리 또는 황동과 같은 전도성 금속과 베이스용 절연 재료가 포함됩니다.

2. 금속 스탬핑: 금속 스탬핑 프로세스는 접점 및 기타 구조 요소와 같은 퓨즈 클립의 개별 구성 요소를 만드는 데 사용됩니다. 금속 스탬핑은 다이와 프레스를 사용하여 금속 시트를 원하는 모양으로 절단, 성형 및 형성하는 작업을 포함합니다.

3. 성형 및 굽힘: 금속 스탬핑 공정 후 성형된 금속 부품은 원하는 모양과 치수를 얻기 위해 추가 성형 및 굽힘 작업을 거칩니다. 여기에는 금속을 정확하게 구부리고 성형하기 위해 특수 공구 및 고정 장치를 사용하는 것이 포함될 수 있습니다.

4. 도금 또는 코팅: 퓨즈 클립의 금속 부품은 전기 전도성, 내식성 및 전체적인 외관을 개선하기 위해 도금 또는 코팅 공정을 거칠 수 있습니다. 일반적인 도금 옵션에는 주석, 니켈 또는 은 도금이 포함됩니다.

5. 조립: 개별 구성품이 준비되면 퓨즈 클립이 조립됩니다. 여기에는 접점을 베이스에 정렬 및 부착하여 적절한 전기 연결 및 기계적 안정성을 보장하는 작업이 포함됩니다. 조립은 수동으로 또는 자동 조립 장비를 사용하여 수행할 수 있습니다.

6. 테스트: 제조된 퓨즈 클립은 기능과 신뢰성을 보장하기 위해 다양한 테스트를 거칩니다. 여기에는 적절한 접촉 저항을 확인하기 위한 전기 테스트와 삽입 및 제거 메커니즘을 확인하기 위한 기계적 테스트가 포함될 수 있습니다.

7. 포장: 퓨즈 클립이 품질 테스트를 통과하면 배송을 위해 포장됩니다. 포장은 제조업체의 요구 사항과 특정 시장 요구 사항에 따라 달라질 수 있습니다.


Xiamen 아폴로 스탬핑 용접 기술 유한 회사
아폴로 전자 부품(하문) 유한 공사
Add: No.2, Chengyi North Road, Jimei Software Park, Jimei District, Xiamen City, Fujian Province, China, 361022
연락처: Ms.Tina Tian(영업 관리자 및 기술 엔지니어)
Mob/Wechat/Whatsapp: 86-159 8581 4329 추가
Email: tina@stamping-welding.com
웹: www.stamping-welding.com, www.china-electronic-components.com

2010년부터 EV&PV Fuses Contact&Cap, EV BusBar, New Energy 리튬 배터리 알루미늄 케이스 등 Metal Stamping&Welding 솔루션의 전문가입니다.
