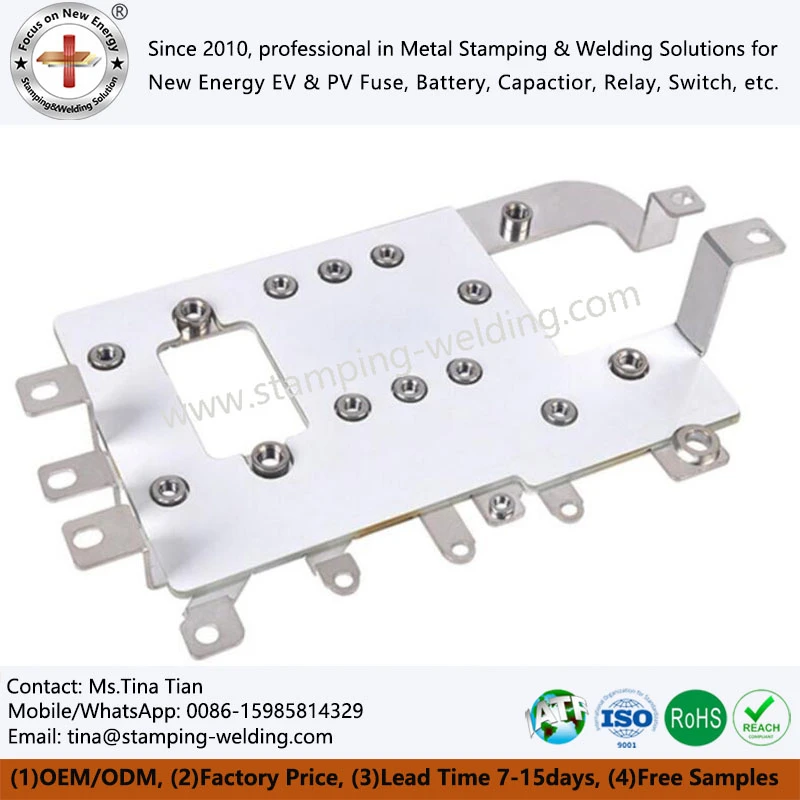

전력전자용 모터 드라이브 적층 부스바
본 제품은 신에너지 자동차, 산업용 주파수 변환기, 태양광 인버터의 전기 구동 시스템(E-Drive)용으로 특별히 설계된 전력 전자용 모터 드라이브 적층 부스바입니다. 이 제품은 고주파 스위칭 조건에서 기생 인덕턴스 억제, 전자파 적합성(EMC) 최적화 및 컴팩트한 공간의 전력 분배 문제를 해결하는 것을 목표로 여러 층의 높은 전도성 구리 버스바와 고성능 절연 필름을 사용하는 열간 압착 복합 공정으로 일체형으로 형성됩니다.-
- 빠른 배송
- 품질 보증
- 연중무휴 고객 서비스
제품 소개
전력 전자용 모터 드라이브 적층 부스바는 전력 전자 및 신에너지 분야의 전기 구동 시스템(인버터, 주파수 변환기, 모터 컨트롤러 등)의 핵심 전도성 연결 및 배전 장치입니다. 이들의 핵심 기능은 전기 구동 시스템 내에서 고전압 및 고전류의 효율적인 전송과 정밀한 분배를 달성하는 동시에 전자파 적합성(EMC) 성능과 구조적 소형성을 보장하는 것입니다. 기존 적층 버스바와 비교하여 이 제품은 특히 최적화된 절연 신뢰성, 전류 분포 균일성 및 구조적 통합을 통해 전기 드라이브의 고주파수, 고{4}}전압 및 고전류 작동 조건에 중점을 둡니다. 800V 고{8}}전압 플랫폼 및 다기능 전기 구동 시스템과 호환됩니다.- 회사의 전체 산업 체인 장점과 광범위한 전기 경험을 활용하여 매개변수 맞춤화부터 대량 생산까지 통합 서비스를 제공하여 선택 및 조달 비용을 절감합니다.
구조 설계
계층형 전도성 레이아웃
0.1~0.5mm 사이로 제어되는 정밀한 층간 간격을 갖춘 고순도 구리 호일/구리 버스바의 2-8 레이어 병렬 레이아웃을 사용하고 포지티브 및 네거티브 버스바를 통해 신호 라인으로부터 격리되어 분산 인덕턴스와 기생 커패시턴스를 크게 줄입니다. 이 설계는 SiC 및 IGBT의 고주파 스위칭 특성과 호환되어 높은 전류 공유를 달성하고 국부적인 과열을 줄이며 전기 구동 시스템에서 안정적이고 효율적인 전력 전송을 보장합니다.
고성능-단열 시스템
PI 또는 에폭시 수지 절연 필름을 코어 절연층으로 활용하고 정격 전압에 따라 두께가 0.05-0.2mm부터 맞춤화되고 항복 전압이 15kV/mm 이상이고 800V 이상의 고전압 요구 사항을 충족합니다.- 진공 열간 압착은 절연체와 전도성 층 사이의 빈틈 없는 결합을 보장하고 온도 변화와 진동 충격에 저항하며 층간 박리 및 절연 파괴의 위험을 제거합니다.
맞춤형 터미널 인터페이스

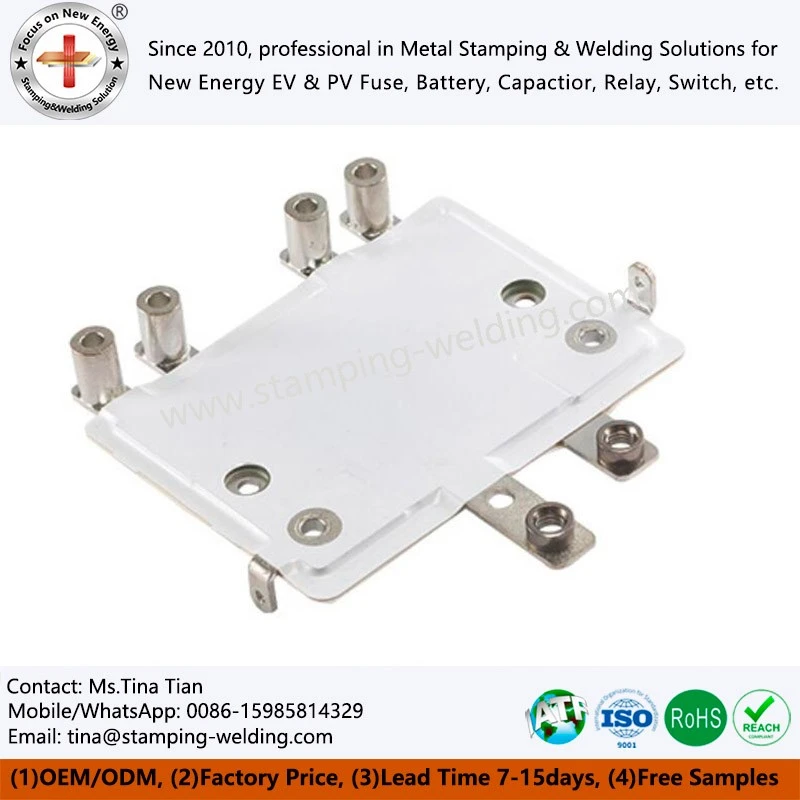

말단 단자는 전도층과 동일한 재료인 고순도 구리로 만들어지며 일체형으로 스탬핑 및 용접됩니다. 고객 도면에 따라 다양한 구조를 맞춤화할 수 있습니다. 단자 공차는 ±0.02mm 이하로, 운송 기관차 동력 버스바와 전기 구동 시스템의 다양한 구성 요소 사이의 원활한 연결을 보장하고 설치 단계와 접촉 저항을 줄이고 고장 확률을 낮춥니다.
적용분야
신에너지 차량 - 커패시터 DC 버스
EV 커패시터 DC LINK 시스템의 컴팩트한 레이아웃과 고주파 펄스 조건에 맞게 설계된 이 Traffic Tram Electric BusBar는 5nH 이하의 낮은 분산 인덕턴스를 자랑하며 버스 커패시터 및 인버터 연결에 완벽하게 적용할 수 있습니다. 통합 적층 구조는 다-방향의 차량 진동을 방지하고, 맞춤형 단자를 사용하여 제한된 공간에서 틈새 없이 설치할 수 있으며, 낮은 기생 매개변수가 전압 스파이크를 줄여 안정적인 DC 버스 전력 전송을 보장합니다.
태양광 인버터 - 전원 연결

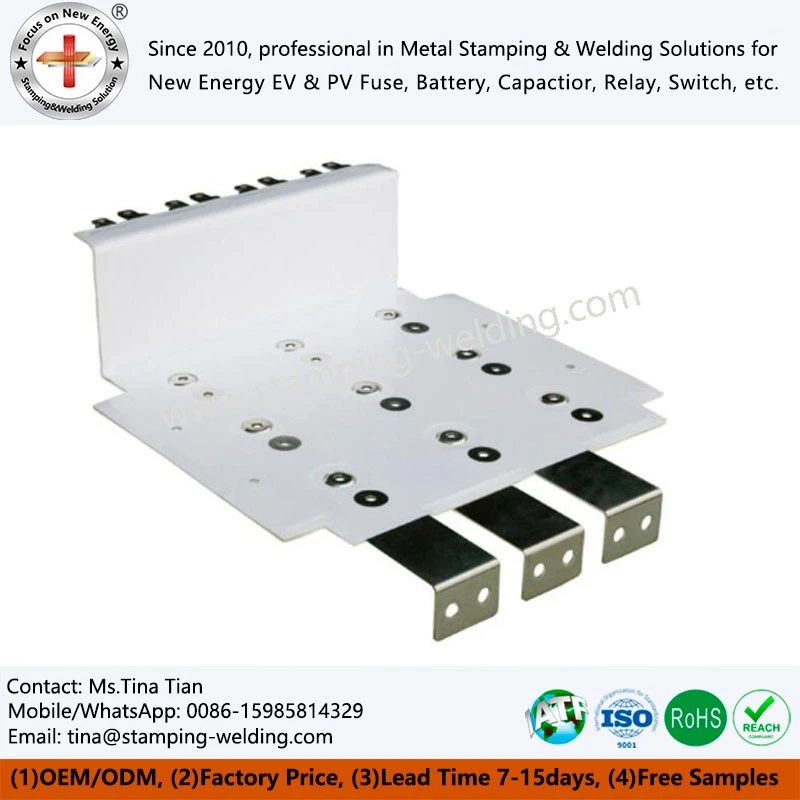

PV 인버터의 고온 및{0}}고습{1}}실외 환경에 적합한 이 제품은 고온에 견디는 절연 시스템과 고순도 전도성 층을 사용하는-제품입니다.- UV-저항성 절연층은 장기간의 노화를-견딜 수 있으며, 층간 정밀 접착은 온도 차이로 인한 박리를 방지합니다. 맞춤형 고전류 터미널은 스트링 및 중앙 집중식 인버터에서 효율적인 열 방출과 안정적인 전류 전달 용량을 가능하게 하여 웹 서버 BusBar에 대한 고전력 태양광 발전 요구 사항을 충족합니다.
전력전자기기·코어배전
UPS, PDU, APF 및 SVG와 같은 장비용으로 설계된 제품의 모듈형 구조는 내부 구리 버스바와 완벽하게 호환됩니다. 고정밀 치수는-밀도가 높은 배전 장치 설치에 적합합니다. 우수한 전자기 간섭 저항은 고조파 제어 조건에 적합합니다. 기계적 강도가 높은 용접 단자는 빈번한 UPS 스위칭 중에 안정적인 연결을 보장하여 안정적인 핵심 배전 구성 요소입니다.
우리 공장
회사의 -전체 레이아웃과 전체{1}}산업 체인의 장점을 활용하여 제품 제조는 핵심 프로세스에 대한 독립적인 제어와 품질의 완전한 추적성을 달성하여 대규모의 안정적이고 저렴한-엔지니어링 조달 요구에 부응합니다. 또한 독특한 특성을 활용하여전력전자용 모터 드라이브 적층 부스바독점적인 제조 이점을 창출합니다. 이 회사는 닝보와 샤먼에 자동 레이저 절단 및 진공 열간 압착 라미네이션과 같은 핵심 장비를 갖춘 현대식 공장을 보유하고 있습니다.- 관련 품질 시스템을 엄격하게 준수하는 회사는 정밀 가공 및 대량 생산에 중점을 두고 두 위치의 산업적 이점을 활용하여 공급 효율성을 보장하고 글로벌 고객 요구에 신속하게 대응하며 모든 제품 배치가 품질 표준을 충족하는지 확인합니다.
문의하기
전력전자용 모터 드라이브 적층 부스바 사양, 맞춤화 옵션, 샘플, 납기, 가격 등에 관한 문의 사항이 있으면 언제든지 문의해 주십시오.
