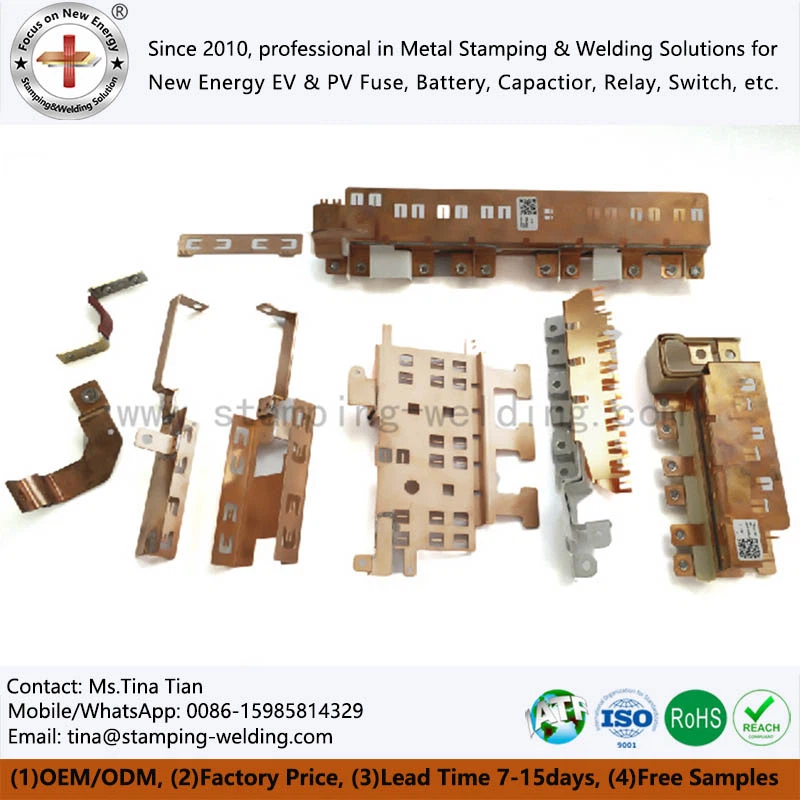

EV 적층 버스바
EV 적층 부스바는 핵심 연결 및 절연 구성 요소입니다. 신에너지 차량용 커패시터 시스템용으로 특별히 개발된 제품입니다.고성능-PET 절연지를 키 절연 모재로 사용합니다. 이는 높은-전도율의 금속 버스바(보통 구리 또는 알루미늄)와 결합됩니다. 정밀한 적층 공정을 통해 결합이 이루어집니다.이 부품은 주로 신에너지 자동차의 커패시터 내부 및 외부의 전류 전달 및 회로 연결에 사용됩니다. 동시에 안정적인 절연 보호 기능을 제공합니다.
- 빠른 배송
- 품질 보증
- 연중무휴 고객 서비스
제품 소개
제품소개
제품 구조의 관점에서 볼 때 EV 적층 부스바는 일반적으로 다-레이어 구조를 갖습니다. 핵심 부분은 중앙에 있는 전도성 버스바 레이어입니다. 신에너지 차량용 콘덴서 작동 시 발생하는 큰 전류를 운반, 전달하는 역할을 담당합니다.
제품 사양 측면에서 다양한 신에너지 차량 모델과 다양한 커패시터 시스템의 요구에 따라 맞춤형 생산을 수행할 수 있습니다.
산업 포지셔닝의 관점에서 볼 때, 신에너지 차량이 더 높은 전압, 더 높은 전력 및 더 긴 범위를 향해 발전함에 따라 에너지 저장 및 규제를 위한 핵심 구성 요소인 커패시터 - 및 규제 -는 버스바의 전류 전달 용량, 절연 성능, 높은-온도 저항 및 신뢰성에 대한 더 높은 요구 사항을 제시합니다.
핵심 제품 특징
다-층 복합 구조
전류 전송의 핵심은 고순도-도전성 버스바(구리 순도 99.95% 이상, 알루미늄 순도 99.8% 이상)를 사용합니다. 상하층은 0.05-0.2mm 두께의 PET 단열지를 결합합니다. 일부 고급 모델은-외부 레이어에 부식 방지 보호 코팅이 되어 있습니다. 구조가 단단하고 박리 위험이 낮습니다. 신에너지 차량용 콘덴서의 컴팩트한 설치공간에 적합합니다.
정확한 사양 적응성
자동차 배터리 버스바의 두께는 0.5~5mm, 폭은 10~100mm입니다. 길이는 필요에 따라 맞춤 설정할 수 있습니다. 펀칭, 벤딩 등의 가공을 지원합니다. 이는 순수 전기 및 하이브리드 차량의 다양한 커패시터 시스템의 설치 크기 요구 사항을 충족할 수 있습니다.
모든-환경 적응성
PET 단열지는 장기간-120도 온도와 단기-150도 이상의 온도를 견딜 수 있습니다. 120도에서 1시간 동안 열수축률이 1% 미만입니다. 또한 배터리 전해질과 윤활유로 인한 부식에도 강합니다. EV BusBar는 -40도에서 120도까지의 작동 조건에서 안정적으로 작동할 수 있습니다.
핵심 제품 장점
이중 전기 보호
PET 절연지의 체적 저항률은 1011⁶Ω·cm 이상, 표면 저항률은 101⁵Ω 이상입니다. 커패시터 부스바는 수백 ~ 수천 볼트의 신에너지 차량 커패시터의 작동 전압을 견딜 수 있습니다. 유전 손실 계수는 0.01(50/60Hz) 미만으로 전기 에너지 손실을 줄이고 차량 주행 거리를 간접적으로 향상시킵니다.
높은 내하중-및 위험 저항성
EV 적층 버스바는 저항률이 낮습니다(구리 0.0172Ω·mm²/m 이하, 알루미늄 0.0282Ω·mm²/m 이하). 최적화된 단면 설계로 수백~수천 암페어의 순간적인 대전류를 전달할 수 있습니다. 또한 고온-과열을 방지하기 위한 우수한 방열 성능을 갖추고 있습니다.
강력한 기계적 안정성
PET 단열재는 세로 방향 인장강도가 150MPa 이상, 인열강도가 20kN/m 이상입니다. 정밀한 라미네이션 공정을 통해 버스바와 결합됩니다. 차량 주행 중 진동 및 충격에 견딜 수 있으며 절연층의 손상이나 박리를 방지할 수 있습니다.
환경 준수
EV 커패시터 버스바에는 납, 수은 등 RoHS에서 제한하는 물질이 포함되어 있지 않습니다. 생산 중에 유해한 방출이 발생하지 않습니다. 폐기 후 PET 절연지와 금속 부스바를 분리하여 재활용할 수 있습니다. 이는 신에너지 자동차 산업의 환경 요구 사항을 충족합니다.
정밀생산공정
원료 스크리닝
PET 절연지는 유전 손실 및 온도 저항 테스트를 통과해야 합니다. EV 커패시터 버스바는 순도와 저항성에 대해 테스트되었습니다. 자격이 없는 원료는 직접 거부됩니다.
적층 복합 공정
EV 적층 부스바와 PET 절연지는 120-150도 및 5-8MPa 압력 하에서 일정한 온도에서 압착됩니다. 이는 층간 결합 강도가 5N/cm 이상임을 보장합니다.
정밀 가공 및 테스트
고객의 요구에 따라 절단 및 구부러져 있습니다. 그런 다음 고-전압 유전 손실 시험기, 진동 시험기 등의 장비를 통해 절연 성능 및 기계적 강도를 모두 시험합니다. 자격을 갖춘 제품만이 공장을 떠날 수 있습니다.
핵심 애플리케이션 시나리오
| 순수 전기 자동차 커패시터 | 그만큼EV 적층 버스바커패시터 유닛의 직렬/병렬 연결과 커패시터, 컨트롤러 및 전원 배터리 간의 에너지 전송에 사용됩니다. 시동 및 가속 시 대전류 공급과 제동 에너지 회수 효율을 보장합니다. |
| 하이브리드 자동차 커패시터 | 커패시터를 모터 컨트롤러(시동 피크 전류 전달), 엔진 시동 시스템(배터리 부하 감소) 및 에너지 회수 시스템(제동 전기 에너지를 효율적으로 저장)에 연결합니다. |
| 자동차 고속 충전 시스템 | 이는 500V 이상의 전압과 100A 이상의 전류에 대한 고속 충전 시스템의 요구 사항에 적합합니다. 컴팩트한 공간에서 안전한 전류 전도 및 절연을 구현하여 빠른 충전 효율을 향상시킵니다. |
